Le train d’atterrissage est une composante essentielle d’un avion, permettant de décoller et d’atterrir en douceur. Ce cours est conçu pour les candidats qui préparent le brevet d’initiation aéronautique, et a pour objectif de leur fournir une compréhension approfondie du train d’atterrissage. Que vous soyez passionné d’aéronautique ou simplement curieux de comprendre comment les avions fonctionnent, ce guide va vous expliquer tout ce qu’il faut savoir sur le train d’atterrissage. Nous allons explorer les différents types de trains d’atterrissage, leurs composants, et pourquoi ils sont cruciaux pour la sécurité des avions. Ce dispositif joue un rôle vital à chaque étape du vol, contribuant à la sécurité et au confort des passagers ainsi que de l’équipage.
Qu’est-ce que le train d’atterrissage ?
Le train d’atterrissage est l’ensemble qui permet à un avion de se poser et de décoller en toute sécurité. En fonction de sa conception, il peut être fixe (c’est-à-dire qu’il reste en position tout au long du vol) ou rentrant (il se replie pendant le vol pour réduire la traînée). Un train d’atterrissage rentrant améliore l’efficacité aérodynamique de l’avion en réduisant la résistance à l’air, ce qui diminue la consommation de carburant. Les trains d’atterrissage peuvent aussi être configurés de différentes façons : ils peuvent comporter des roues, des flotteurs, des skis ou des patins, selon le type d’avion et sa mission. Par exemple, les hydravions utilisent des flotteurs pour se poser sur l’eau, tandis que les avions conçus pour des surfaces enneigées utilisent des skis.
Les composants du train d’atterrissage
Train principal : Ce sont les roues principales qui supportent le poids de l’avion au sol. Pour les petits avions, elles sont souvent placées sous les ailes, tandis que pour les gros avions, elles se trouvent sous le fuselage. Le train principal est conçu pour absorber la majeure partie des forces lors de l’atterrissage et pendant le roulage. C’est l’un des éléments les plus robustes de l’avion, car il doit résister à des charges très importantes.
Train auxiliaire :
Roulette de nez (appelée aussi train tricycle) : Cette roulette aide à garder l’avion stable pendant qu’il roule au sol, surtout pendant le décollage et l’atterrissage. La roulette de nez est orientable, permettant de diriger l’avion avec précision lors du roulage, même dans des conditions météorologiques difficiles ou sur des pistes étroites.

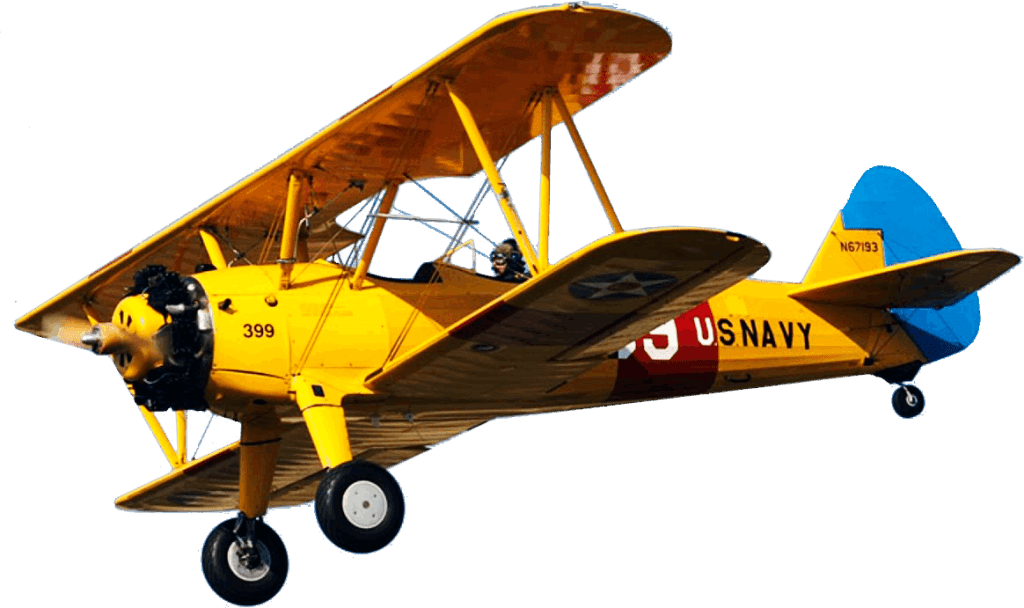

Roulette de queue (appelée aussi train classique) : Cette roulette est située à l’arrière de l’avion. On la trouve souvent sur les avions plus anciens ou certains avions légers. Ce type de train est moins courant sur les avions modernes, car il peut rendre le roulage et l’atterrissage plus délicats, nécessitant des compétences accrues de la part du pilote.
Dans les deux cas, la roulette est contrôlée par les palonniers, que le pilote utilise pour diriger l’avion au sol. Les palonniers jouent un rôle crucial non seulement pour diriger l’avion, mais aussi pour contrôler les freins et assurer une bonne stabilité lors des phases de décollage et d’atterrissage.
Configurations spéciales

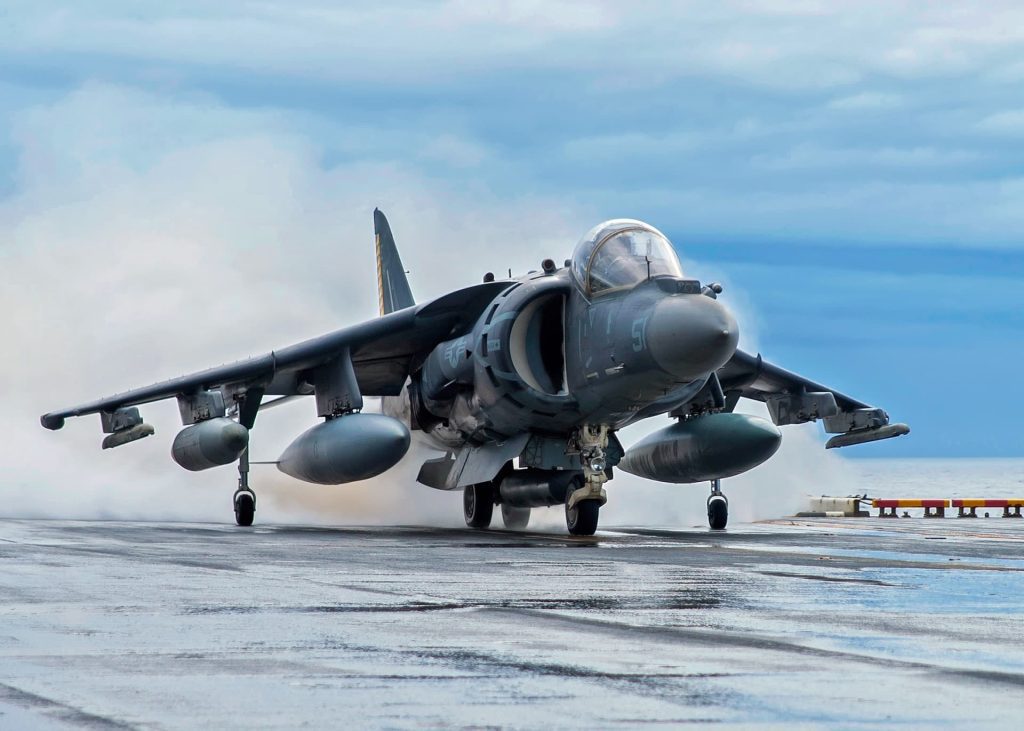

Certains avions ont un train mono trace, c’est-à-dire un train principal unique situé sous le fuselage. Pour maintenir l’équilibre latéral, ils utilisent des balancines situées aux extrémités des ailes, qui aident à stabiliser l’avion pendant le décollage et l’atterrissage. Les balancines ne supportent pas directement le poids de l’avion, mais elles apportent une stabilité supplémentaire, particulièrement sur les surfaces irrégulières. Ce type de configuration est moins courant, mais il peut être très utile pour certains types d’avions expérimentaux ou conçus pour des terrains particuliers.
Types de roues et leur utilisation
En fonction du poids de l’avion, différents types de roues peuvent être utilisés :

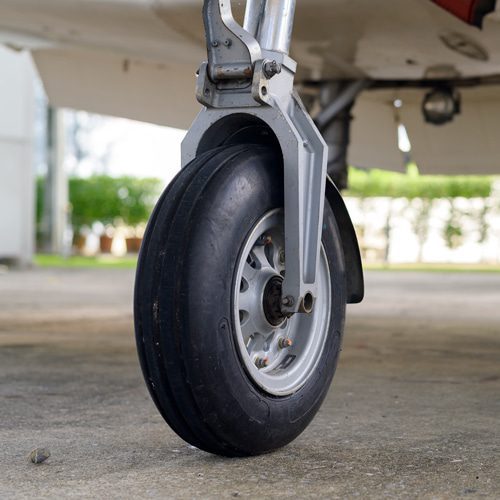

Roue simple : Utilisée pour les avions légers. Ce type de roue est simple à installer et nécessite peu d’entretien, ce qui est idéal pour les petits appareils.

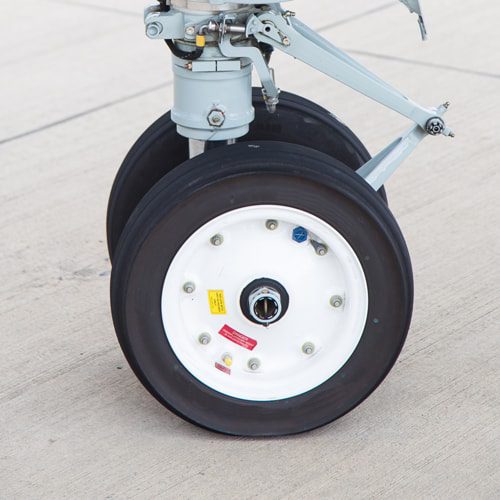

Diabolo : Il s’agit d’un ensemble de deux roues côte à côte pour mieux répartir la charge. Ces roues sont couramment utilisées sur les avions de taille moyenne qui ont besoin de supporter plus de poids, sans la complexité d’un système de type boggie.

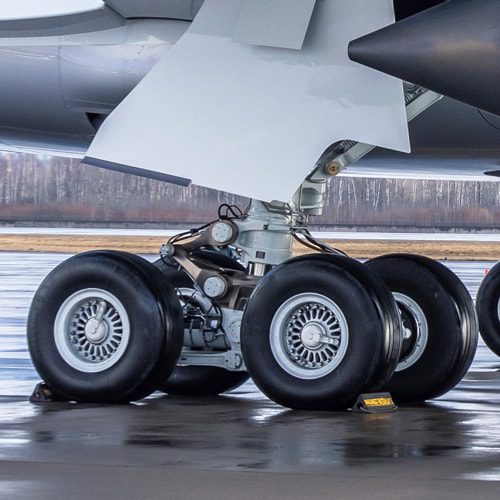

Boggie : Un ensemble de plusieurs roues, utilisé sur les gros avions pour bien répartir le poids sur la piste. Les boggies sont essentiels pour les gros-porteurs comme les avions de ligne, car ils permettent de répartir la charge sur plusieurs points, réduisant ainsi l’usure des pneus et des pistes.
Systèmes d’amortissement
Les trains d’atterrissage sont équipés d’amortisseurs qui absorbent les chocs lorsque l’avion touche le sol. Ces amortisseurs sont souvent des vérins oléo-pneumatiques, qui combinent de l’huile et de l’air pour absorber l’énergie lors du contact avec la piste. Les amortisseurs réduisent les vibrations et protègent la structure de l’avion, offrant ainsi un atterrissage plus doux pour les passagers et diminuant l’usure de l’équipement. Ils sont particulièrement importants lors des atterrissages sur des pistes non préparées ou en cas de vents violents, où les forces exercées sur le train peuvent être très variables. Un bon système d’amortissement permet non seulement de protéger l’avion, mais aussi de réduire le stress pour l’équipage et les passagers.
Systèmes de freinage
Les freins sont installés sur le train principal. Le pilote utilise les palonniers pour contrôler les freins, ce qui lui permet de ralentir l’avion de manière équilibrée après l’atterrissage ou pendant le roulage au sol. Un bon système de freinage est essentiel pour assurer la sécurité des opérations au sol. Les freins d’avion sont souvent à disques multiples, capables de dissiper une grande quantité de chaleur générée lors du freinage. Sur certains avions, il existe aussi des systèmes anti-blocage (similaires à l’ABS des voitures), qui permettent d’éviter que les roues ne se bloquent lors d’un freinage brusque, surtout sur des pistes mouillées ou glissantes. Cela améliore la sécurité et permet à l’avion de s’arrêter sur une distance plus courte.
Conclusion
Ce cours sur le train d’atterrissage s’adresse aux candidats préparant le brevet d’initiation aéronautique. Le train d’atterrissage est une composante essentielle des avions. Il est responsable de la sécurité et de la performance de l’avion pendant les phases critiques du vol, comme le décollage et l’atterrissage. Grâce à des décennies d’innovations technologiques, le train d’atterrissage est devenu une pièce complexe qui inclut des amortisseurs, des freins, et différentes configurations pour garantir un vol sûr. Comprendre ses composants aide à mieux apprécier le travail d’ingénierie qui permet aux avions de voler en toute sécurité. Chaque élément du train d’atterrissage est conçu pour répondre à des besoins spécifiques, que ce soit pour absorber des chocs, diriger l’avion ou assurer un freinage efficace. Ces systèmes doivent fonctionner en parfaite synchronisation pour garantir un atterrissage en douceur et sans incident. En comprenant mieux ces éléments, on peut aussi mieux appréhender les défis auxquels sont confrontés les ingénieurs pour assurer la sécurité, la fiabilité et l’efficacité des avions modernes. Le train d’atterrissage est donc bien plus qu’un simple ensemble de roues : c’est une combinaison sophistiquée de technologies qui permet à l’aviation moderne de prospérer.
