Les structures d’aéronefs – Cours connaissance des aéronefs BIA

Les structures d’aéronefs sont le cinquième cours du module Connaissance des aéronefs du BIA (épreuve E3) : c’est l’ensemble qui soutient l’avion, transmet ses efforts et conserve sa forme en vol. Ce cours reprend la page 10 du support : la construction des ailes (longerons, nervures), la construction du fuselage (treillis, caisson semi-monocoque, caisson monocoque) et l’évolution des structures vers les matériaux modernes .

À l’examen, ce module est évalué dans l’épreuve écrite unique de deux heures trente, un QCM de 120 questions noté sur 20 et affecté d’un coefficient 5 . La compétence attendue du module 3 est de « repérer et décrire les principaux systèmes ou éléments réalisant les fonctions techniques élémentaires des aéronefs » : ce cours décrit la construction interne de la cellule en tant que structure , les matériaux étant détaillés au cours suivant.

Objectifs d’apprentissage – à la fin de ce cours, vous saurez :

• expliquer le rôle des structures de l’aéronef : soutenir, transmettre les efforts et conserver la forme ;
• décrire la construction d’une aile : longeron, nervures, lisses, raidisseurs et revêtement ;
• distinguer les trois techniques de construction du fuselage : treillis, caisson semi-monocoque et caisson monocoque ;
• expliquer la différence entre un revêtement travaillant et un revêtement non travaillant ;
• comparer les avantages et inconvénients de chaque technique ;
• situer l’évolution des structures, du bois et de la toile aux alliages légers et aux composites.

Prérequis : le cours La description de l’avion (cours n° 2 du module) a présenté les grands ensembles de l’avion ; le cours La voilure (cours n° 3) a détaillé les ailes ; la page pilier Connaissances des aéronefs BIA situe ce cours dans le parcours du module.

Quiz 1 – Testez-vous avant de commencer (6 questions, format BIA)

📅 Mis à jour le 9 août 2026 — conforme au programme officiel (BO n° 11 du 12 mars 2015).

Sommaire

• Le rôle des structures de l’aéronef
• La construction des ailes
• La construction du fuselage : trois techniques
• Le fuselage en treillis
• Le caisson semi-monocoque
• Le caisson monocoque
• Comparaison des techniques de construction
• L’évolution des structures
• Erreurs fréquentes et pièges au BIA
• Points essentiels à retenir
• FAQ
• Sources

Le rôle des structures de l’aéronef

La structure d’un aéronef, ou cellule, regroupe le fuselage, la voilure, l’empennage et le train d’atterrissage : c’est l’ossature qui soutient l’avion au sol et en vol, transmet les efforts et conserve sa forme aérodynamique . Sans elle, les ailes ne pourraient pas porter l’avion ni conserver leur profil : la structure est la fonction technique élémentaire du thème 3.3 « Structures et matériaux » du BO n° 11 du 12 mars 2015.

La structure doit résister à trois types d’efforts : la flexion (l’aile qui plie sous la portance), la torsion (le fuselage qui vrille sous les commandes) et les chocs au poser (absorbés par le train d’atterrissage, présenté au cours Le train d’atterrissage) . Chaque élément travaille en fonction de ces efforts : certains portent les charges, d’autres transmettent les forces, d’autres enfin donnent la forme.

On distingue deux familles de revêtement : le revêtement non travaillant, qui ne participe pas à la solidité (simple habillage fixé sur un squelette), et le revêtement travaillant, qui participe à la transmission des efforts . Cette distinction est la clé du cours : elle oppose les structures anciennes (treillis) aux structures modernes (semi-monocoque et monocoque).

La construction des ailes

La construction d’une aile repose sur un squelette interne composé de longerons, de nervures et de lisses, recouvert d’un revêtement : chaque élément a un rôle précis . Le long de l’aile, le longeron est une poutre qui assure la résistance à la flexion ; perpendiculaires au longeron, les nervures donnent à l’aile sa forme et conservent son profil aérodynamique.

Les volets et les ailerons sont des éléments mobiles montés sur la structure du bord de fuite : les volets augmentent la portance au décollage et à l’atterrissage en modifiant la courbure de l’aile, les ailerons contrôlent le roulis . Leur fonctionnement est détaillé au hub Les gouvernes, et leur aérodynamique au cours Les ailes d’avion.

La construction du fuselage : trois techniques

Le fuselage peut être construit de trois manières, du plus ancien au plus moderne : le treillis, le caisson semi-monocoque et le caisson monocoque . Ces trois techniques se distinguent par la répartition des efforts entre le squelette et le revêtement, et par les matériaux utilisés.

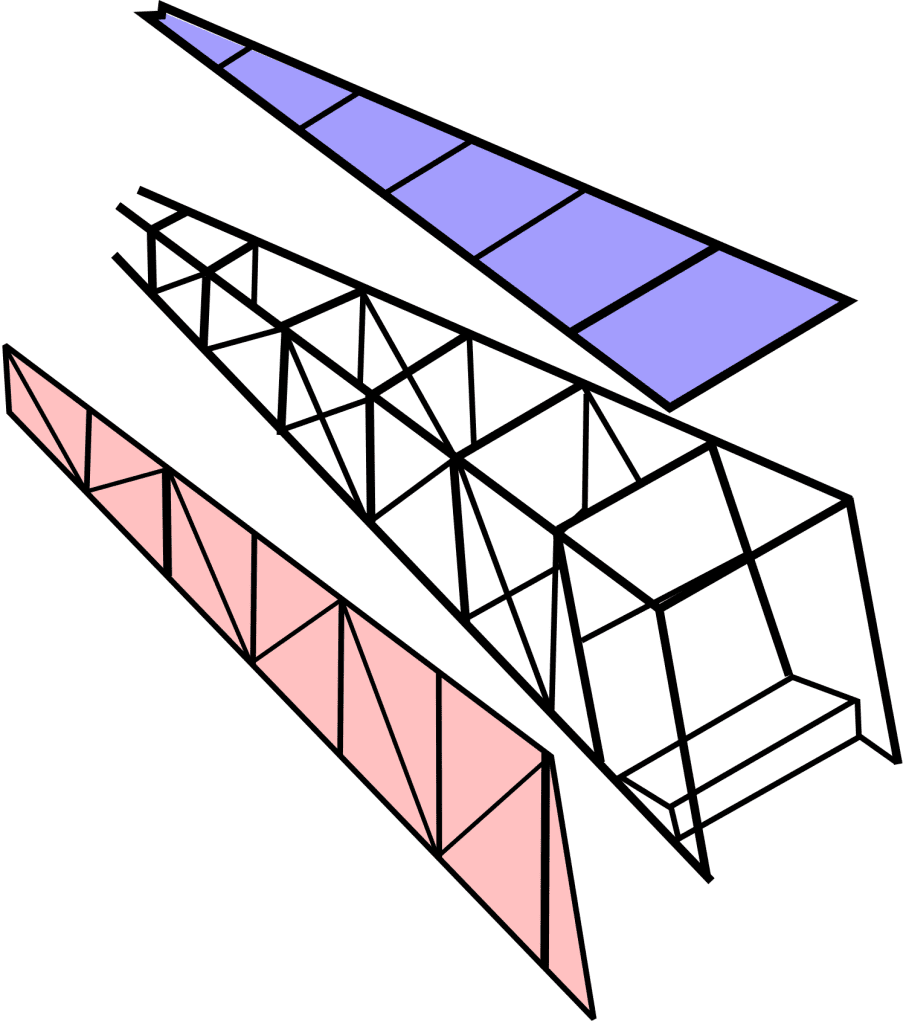

Le fuselage en treillis

La structure en treillis est la plus ancienne : des longerons sont assemblés entre eux par des traverses pour donner la forme souhaitée au fuselage . Les éléments peuvent être en bois, avec assemblage collé, ou métalliques, avec assemblage soudé ; le revêtement, en toile ou en tôle mince, est fixé sur le treillis.

Dans cette technique, le revêtement est non travaillant : il n’absorbe pas les contraintes principales, il habille simplement la structure . C’est le principe des avions légers historiques comme le Piper Cub : simple et facile à réparer, mais lourd et moins efficace aérodynamiquement.

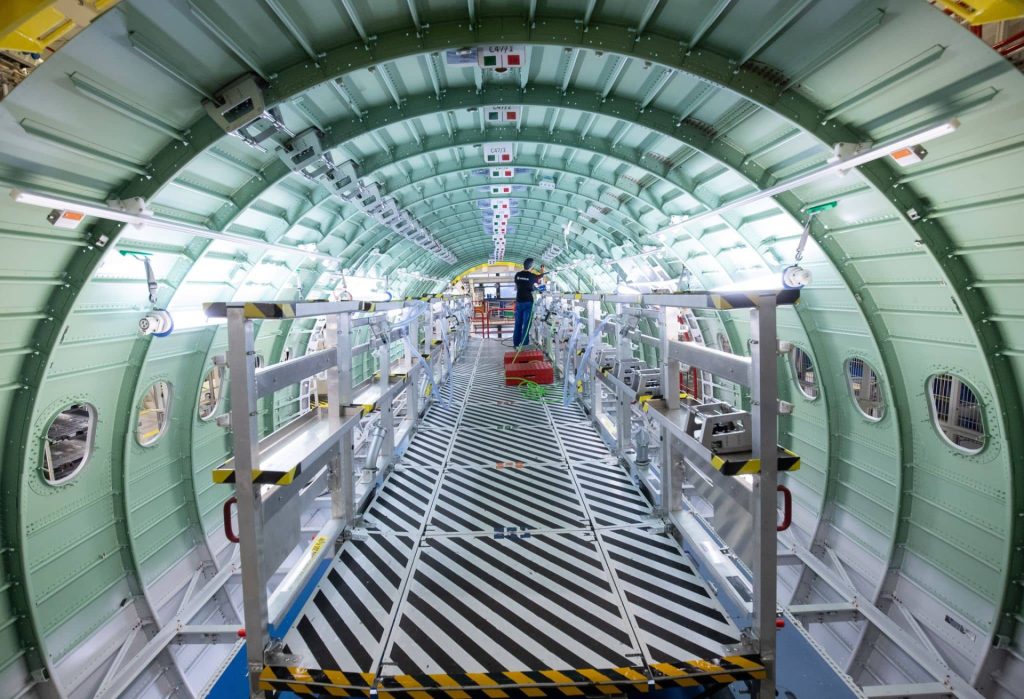

Le caisson semi-monocoque

Le caisson semi-monocoque est une technique plus avancée : des cadres sont assemblés par des longerons et renforcés par des lisses, puis recouverts d’un revêtement mis en forme . Les cadres absorbent les efforts de torsion, les longerons les efforts de flexion, et le revêtement, vissé ou riveté sur la coque, participe à la transmission des efforts : il est travaillant.

Cette répartition permet de créer une structure plus légère et plus solide, idéale pour les avions modernes qui exigent à la fois légèreté et robustesse : c’est la technique des avions de ligne actuels, comme l’Airbus A320 . Sa contrepartie est une fabrication plus complexe.

Le caisson monocoque

Dans une structure monocoque, il n’y a plus de longerons ni de lisses internes : le revêtement est directement vissé ou riveté sur les cadres et participe à la transmission et à l’absorption des efforts . C’est la technique la plus légère des trois, car elle supprime le squelette interne.

Le monocoque exige en contrepartie un revêtement extrêmement solide pour compenser l’absence de renforts internes : sa conception et sa fabrication demandent une grande précision . En pratique, les avions modernes combinent souvent les approches, le semi-monocoque dominant sur les appareils de ligne.

Comparaison des techniques de construction

Chaque technique a ses avantages et ses inconvénients : le choix dépend de la mission de l’avion, de sa masse et de son coût . Le tableau ci-dessous résume les trois approches.

Les avions légers de type Piper Cub utilisent souvent une construction en treillis, tandis que les avions commerciaux modernes, comme l’Airbus A320, utilisent des structures semi-monocoques ou monocoques . Le semi-monocoque offre aujourd’hui le meilleur compromis légèreté-résistance pour les avions de ligne.

L’évolution des structures : du bois et de la toile aux composites

Au départ, les avions étaient principalement construits en bois et en toile ; aujourd’hui, les alliages légers et les matériaux composites dominent . Cette évolution a transformé la conception : les composites, comme les fibres de carbone, réduisent le poids tout en augmentant la solidité et la résistance aux contraintes mécaniques.

Les matériaux aéronautiques (bois, métaux, résines, fibres et composites) sont détaillés au cours suivant Les matériaux aéronautiques : le présent cours s’arrête à la construction, la matière étant traitée dans son cours dédié . Ces progrès améliorent la sécurité et l’efficacité des avions, et réduisent leur consommation de carburant.

Erreurs fréquentes et pièges au BIA

Les confusions les plus courantes sur les structures d’aéronefs, avec le réflexe qui les évite.

• Confondre treillis, semi-monocoque et monocoque : le treillis a un revêtement non travaillant ; le semi-monocoque et le monocoque ont un revêtement travaillant.
• Confondre le rôle des longerons et des nervures : le longeron résiste à la flexion (poutre longitudinale) ; les nervures donnent la forme et le profil de l’aile.
• Croire que le monocoque est la technique la plus simple : c’est la plus légère, mais la plus exigeante en conception, car toute la solidité dépend du revêtement.
• Oublier que le revêtement peut être non travaillant : en treillis, la toile ou la tôle mince n’absorbe pas les contraintes principales, elle habille la structure.
• Confondre volets et ailerons : les volets augmentent la portance à basse vitesse ; les ailerons contrôlent le roulis.
• Croire que les matériaux font partie de ce cours : les matériaux (bois, métaux, composites) sont détaillés au cours suivant, « Les matériaux aéronautiques » – ici on étudie la construction.

Les QCM du BIA testent surtout l’association terme-définition : fixez « longeron = flexion », « nervure = profil », « treillis = revêtement non travaillant », « semi-monocoque = cadres + longerons + lisses + revêtement travaillant », « monocoque = revêtement seul sur les cadres ».

Points essentiels à retenir

Si vous ne retenez qu’une chose de ce cours, retenez ceci.

• La structure d’un aéronef (cellule) regroupe fuselage, voilure, empennage et train : elle soutient, transmet les efforts et conserve la forme .
• Le longeron résiste à la flexion, les nervures donnent le profil de l’aile, l’ensemble étant recouvert d’un revêtement .
• Le fuselage se construit en treillis, en caisson semi-monocoque ou en caisson monocoque .
• En treillis, le revêtement est non travaillant ; en semi-monocoque et monocoque, il est travaillant .
• Le semi-monocoque (cadres, longerons, lisses, revêtement travaillant) équipe les avions modernes, comme l’Airbus A320 .
• Les structures ont évolué du bois et de la toile vers les alliages légers et les composites, détaillés au cours n° 6 .

Comprendre les structures d’aéronefs, c’est comprendre comment l’avion tient en l’air : squelette, revêtement et technique de construction se combinent selon la mission de l’appareil. Poursuivez avec le cours suivant Les matériaux aéronautiques, entraînez-vous sur le quiz du module connaissance des aéronefs, ou retournez au pilier Connaissances des aéronefs BIA.

Quiz 2 – Testez vos acquis (6 questions, mêmes objectifs que le Quiz 1, formulations différentes)

Les questions les plus fréquentes des candidats BIA sur les structures d’aéronefs.

Qu’est-ce que la structure d’un aéronef ?

La structure d’un aéronef, ou cellule, regroupe le fuselage, la voilure, l’empennage et le train d’atterrissage : c’est l’ossature qui soutient l’avion, transmet les efforts et conserve sa forme aérodynamique .

Quelle est la différence entre un longeron et une nervure ?

Le longeron est une poutre qui s’étend tout le long de l’aile et assure la résistance à la flexion, pour empêcher l’aile de se déformer sous la pression du vol. Les nervures, placées perpendiculairement aux longerons, donnent la forme à l’aile et conservent son profil aérodynamique .

Qu’est-ce qu’une structure en treillis ?

Une structure en treillis est un assemblage de longerons et de traverses qui donne sa forme au fuselage, en bois collé ou en métal soudé. Le revêtement, en toile ou en tôle mince, est non travaillant : il n’absorbe pas les contraintes principales. C’est le principe des avions légers historiques comme le Piper Cub .

Quelle est la différence entre un caisson semi-monocoque et un caisson monocoque ?

Le caisson semi-monocoque associe des cadres, des longerons et des lisses, avec un revêtement travaillant qui participe à la transmission des efforts : c’est la technique des avions modernes. Le caisson monocoque supprime les longerons et les lisses internes : le revêtement, fixé sur les cadres, absorbe seul les efforts, ce qui exige une conception très précise .

Pourquoi les avions modernes utilisent-ils des structures semi-monocoques ?

Le semi-monocoque offre le meilleur compromis légèreté-résistance : les cadres absorbent la torsion, les longerons la flexion et le revêtement travaillant transmet les efforts. C’est la technique des avions de ligne comme l’Airbus A320, qui doivent être à la fois légers et robustes .

De quoi sont faits les avions aujourd’hui ?

Au départ, les avions étaient construits en bois et en toile ; aujourd’hui, les alliages légers et les matériaux composites (comme les fibres de carbone) dominent, car ils allient légèreté et résistance. Les matériaux sont détaillés au cours Les matériaux aéronautiques .

Sources

Toutes les sources ci-dessous ont été vérifiées le 1er août 2026 (contrôle HTTP, cf. note 11 du livrable ; réserves signalées).

• Programme et niveau des connaissances de l’examen du BIA – Bulletin officiel n° 11 du 12 mars 2015 (module 3 « Étude des aéronefs et des engins spatiaux », compétence « Repérer et décrire les principaux systèmes ou éléments réalisant les fonctions techniques élémentaires des aéronefs », thème 3.3 « Structures et matériaux ») : PDF – éduscol STI
• Arrêté du 19 février 2015 relatif au brevet d’initiation aéronautique : PDF – éduscol STI
• éduscol STI – Brevet d’Initiation Aéronautique : sti.eduscol.education.fr (consulté le 1er août 2026)
• ENAC – Préparation au brevet d’initiation à l’aéronautique : enac.fr (consulté le 1er août 2026)
• Aéroclub Marcillac Estuaire – formation BIA : aeroclubmarcillacestuaire.fr – rubrique BIA (consultée le 1er août 2026 ; document de cours « Aéronefs », page 10, transmis avec le brief, non publié en ligne)
• FAA – Pilot’s Handbook of Aeronautical Knowledge (chapitre 3, Aircraft Construction) : faa.gov (consulté le 1er août 2026)
• Skybrary – Aircraft structure : skybrary.aero – Aircraft structure (consulté le 1er août 2026 ; contenu derrière interstitiel JavaScript ce jour-là – à re-vérifier avant publication)
• OACI — Organisation de l’aviation civile internationale.
