Tout Ce Que Vous Devez Savoir Sur La Voilure des Aéronefs

Position et Types d’Ailes

La position des ailes sur le fuselage, c’est-à-dire le corps de l’avion, a un impact majeur sur la stabilité et la maniabilité. Voici les différents types d’ailes en fonction de leur position :

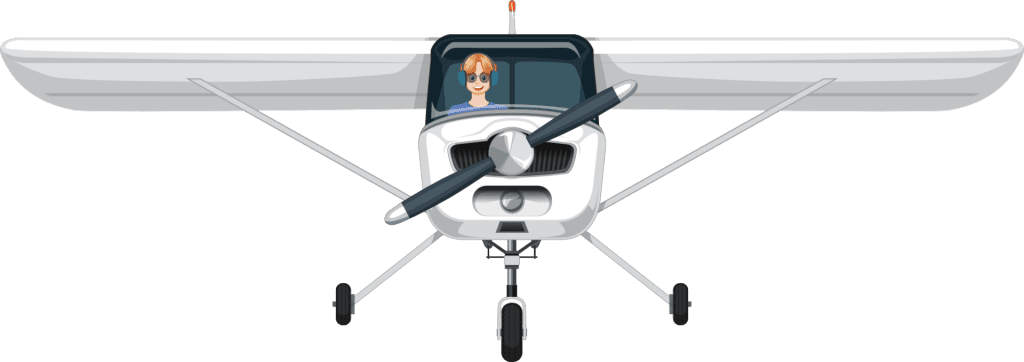

• Ailes Hautes : Les ailes sont fixées en haut du fuselage. Ce type d’aile assure une grande stabilité, ce qui est parfait pour les avions de transport ou de loisir. Les ailes hautes sont également très utiles pour les opérations sur des terrains difficiles, car elles sont plus éloignées du sol, réduisant ainsi le risque d’endommager l’aile.

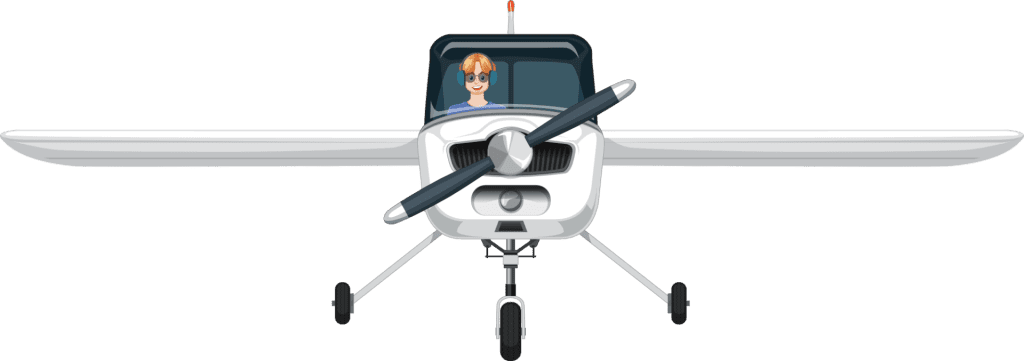

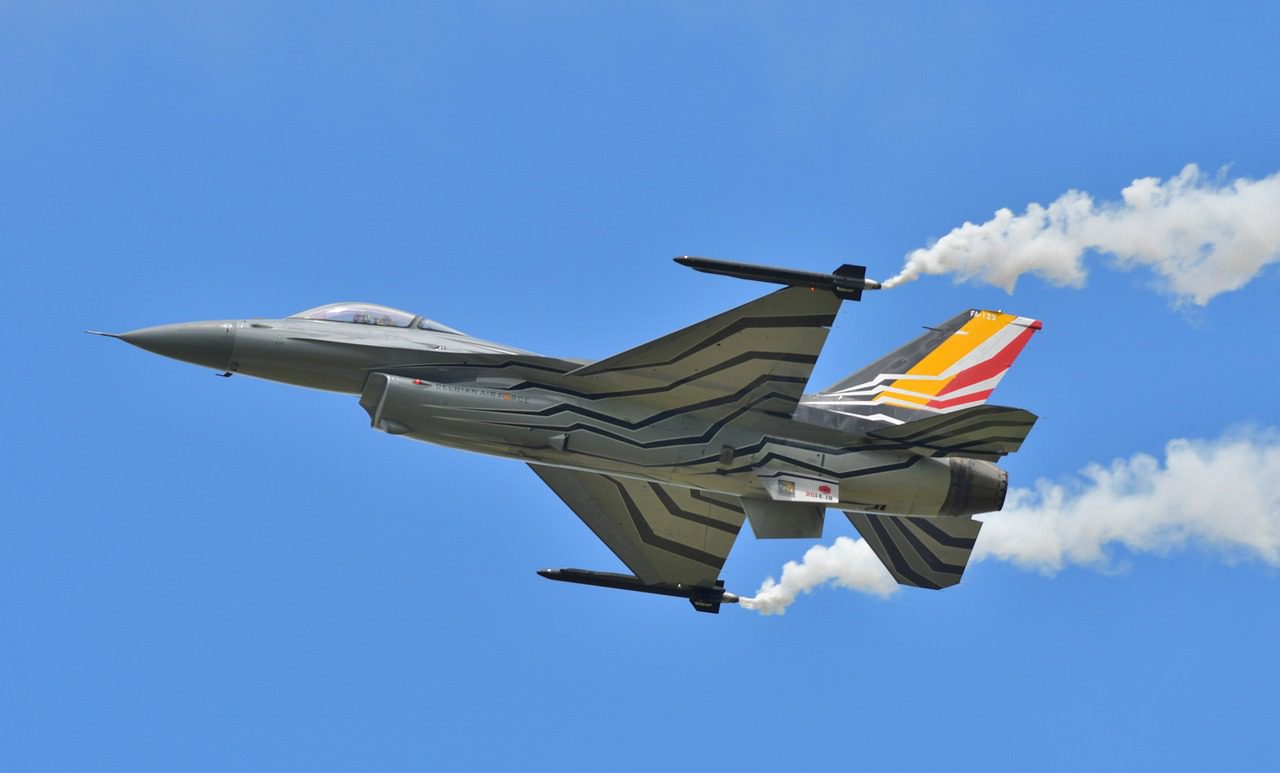

• Ailes Médianes : Ces ailes sont placées au milieu du fuselage. Ce type est souvent utilisé sur les avions de chasse car il offre un bon compromis entre stabilité et maniabilité, permettant à l’avion d’être agile tout en restant équilibré.
• Ailes Basses : Fixées sur la partie inférieure du fuselage, les ailes basses offrent une meilleure maniabilité et sont fréquentes sur les avions rapides, comme les jets d’affaires. Cette configuration aide à abaisser le centre de gravité de l’avion, ce qui facilite le contrôle et augmente la réactivité.

Parties Constituantes de la Voilure

La voilure est composée de plusieurs éléments qui ont chacun un rôle bien précis dans le vol :

• Emplanture : C’est la partie de l’aile qui se fixe au fuselage. L’emplanture doit être très solide pour résister aux forces qui s’exercent sur l’aile, notamment lors des manœuvres et des turbulences.
• Saumon : C’est l’extrémité de l’aile, la partie la plus éloignée du fuselage. Le saumon aide à réduire la traînée et à améliorer l’efficacité de l’aéronef. Souvent, des winglets sont ajoutés aux saumons pour réduire la consommation de carburant et améliorer la portance.
• Extrados et Intrados :
  • Extrados : La partie supérieure de l’aile, là où l’air circule plus vite.
  • Intrados : La partie inférieure de l’aile, où la pression de l’air est plus élevée. Ensemble, l’extrados et l’intrados génèrent la portance, qui est la force qui permet à l’avion de rester en vol.
• Bord d’Attaque et Bord de Fuite :
  • Bord d’Attaque : La partie avant de l’aile qui coupe l’air. Il est essentiel que le bord d’attaque soit bien conçu pour minimiser la résistance à l’air.
  • Bord de Fuite : C’est l’arrière de l’aile, là où l’air se détache après avoir circulé autour de l’aile. C’est aussi là que se trouvent des dispositifs de contrôle, comme les ailerons et les volets.

Fonctions Complémentaires de la Voilure

La voilure n’a pas seulement pour rôle de produire de la portance, elle a aussi d’autres fonctions importantes :

• Réservoirs de Carburant : Une partie du carburant de l’avion est souvent stockée dans les ailes. Cela permet une meilleure répartition du poids et aide à équilibrer l’avion pendant le vol.

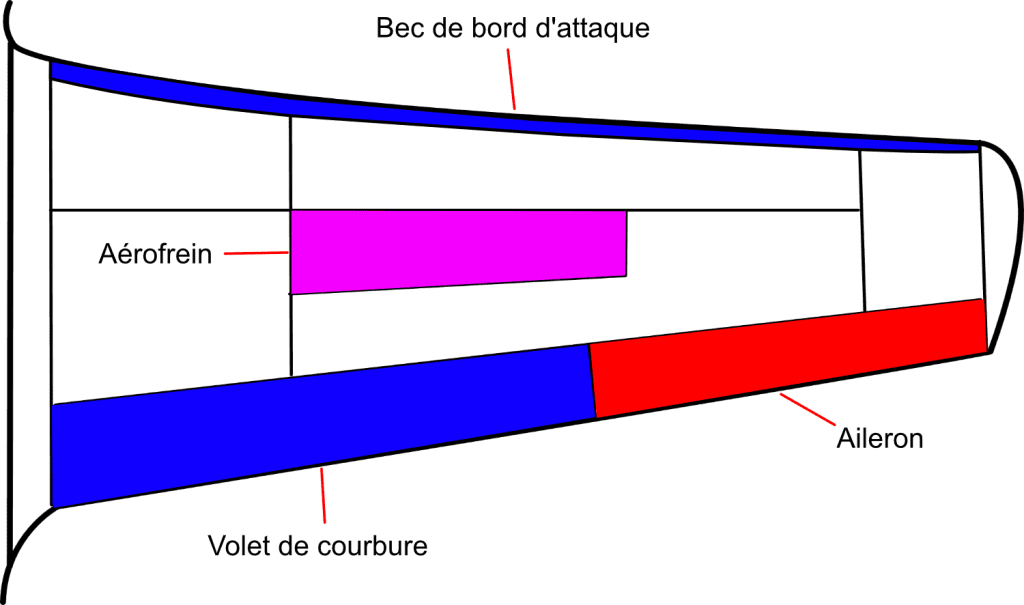

• Gouvernes et Dispositifs Hypersustentateurs :
  • Ailerons : Situés près des extrémités des ailes, les ailerons permettent de contrôler le roulis de l’avion, en inclinant les ailes à droite ou à gauche.
  • Becs et Volets : Ces dispositifs augmentent la portance quand l’avion vole à basse vitesse, par exemple pendant le décollage ou l’atterrissage. Ils permettent à l’avion de rester stable même quand la vitesse est réduite.
  • Aérofreins : Les aérofreins aident à ralentir l’avion en augmentant la résistance de l’air, surtout lorsqu’il doit perdre rapidement de la vitesse, par exemple avant l’atterrissage.
• Moteurs et Train d’Atterrissage : Sur certains avions, les moteurs sont montés sur les ailes, et parfois même le train d’atterrissage est fixé sous les ailes. Cela permet de mieux répartir le poids et contribue à une meilleure efficacité aérodynamique.

Caractéristiques Spéciales de la Voilure

Il existe plusieurs caractéristiques qui peuvent influencer la conception de la voilure selon les besoins de l’avion :

• Dièdre de la Voilure :
  • Dièdre Positif : Les bouts des ailes sont plus hauts que la partie attachée au fuselage. Cela augmente la stabilité de l’avion, en particulier lorsqu’il est sujet à des turbulences. Le dièdre positif est souvent utilisé pour assurer un retour à une position équilibrée après une perturbation.
  • Dièdre Négatif : Les bouts des ailes sont plus bas que l’emplanture, ce qui augmente la maniabilité de l’avion. Cela est utile pour les avions de voltige qui doivent être capables de faire des manœuvres rapides.

• Formes et Profils d’Ailes :
  • Formes : Les ailes peuvent être rectangulaires, trapézoïdales, en flèche, ou même en delta. Les ailes en flèche sont fréquentes sur les avions de chasse et les jets commerciaux, car elles aident à réduire la traînée et permettent de voler à des vitesses plus élevées.
  • Profils : Le profil d’une aile (biconvexe, supercritique, etc.) détermine la portance et la traînée. Par exemple, un profil supercritique est conçu pour réduire les effets négatifs des ondes de choc, surtout quand l’avion vole à des vitesses proches de celle du son.

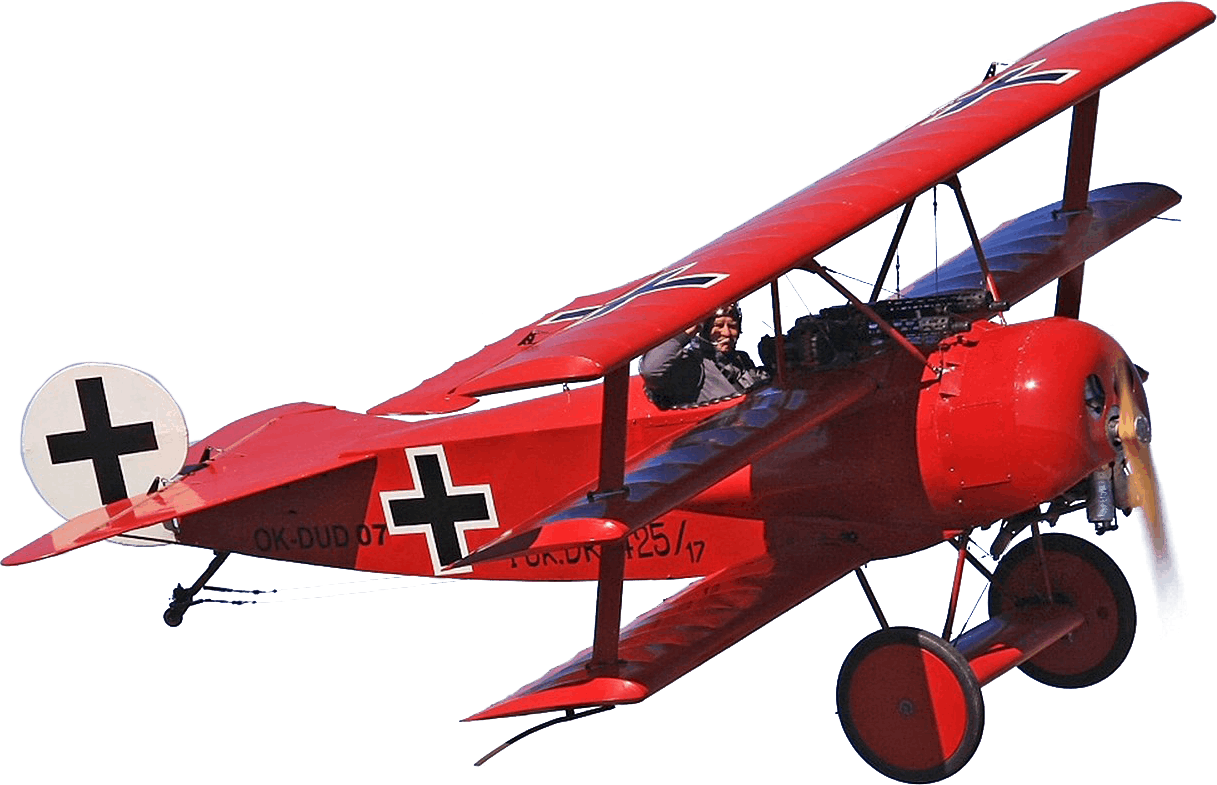

• Types de Voilure : Certains avions, comme les anciens biplans et triplans, ont deux ou trois paires d’ailes. Ces conceptions étaient populaires au début de l’aviation car elles augmentaient la portance à basse vitesse, ce qui était nécessaire pour les premiers avions, qui étaient moins puissants.

Impact des Caractéristiques sur la Performance

Les caractéristiques des ailes ont un impact direct sur la performance et le comportement de l’avion :

• Forme de l’Aile : Une aile en flèche aide à réduire la traînée à haute vitesse, ce qui est idéal pour les avions de chasse ou les avions de ligne supersoniques. Les ailes en flèche inversée offrent une meilleure maniabilité, mais nécessitent des structures renforcées en raison des charges supplémentaires.
• Profil de l’Aile : Le profil de l’aile influence la portance et la traînée. Les profils supercritiques sont utilisés sur les avions qui volent à des vitesses élevées, car ils minimisent la traînée et permettent une meilleure efficacité en croisière.
• Dièdre : Un dièdre positif contribue à la stabilité de l’avion en vol, tandis qu’un dièdre négatif est utilisé pour améliorer la maniabilité, particulièrement sur les avions de voltige ou les appareils militaires qui doivent être extrêmement réactifs.

Conclusion

Pour conclure, la voilure est un élément fondamental de tout aéronef. Elle permet à l’avion de voler, de rester stable et de répondre aux besoins spécifiques de chaque mission. La position, la forme, et les dispositifs présents sur les ailes influencent directement la stabilité, la manœuvrabilité et la performance générale de l’avion. La conception des ailes demande une combinaison de science et de créativité, afin de trouver le juste équilibre entre sécurité, performance et efficacité énergétique.

Ce cours vous a permis de mieux comprendre les éléments qui composent la voilure et leur importance dans la conception des avions modernes. Chaque détail a un impact sur la façon dont l’avion se comporte en vol, et une bonne compréhension de ces éléments est essentielle pour quiconque s’intéresse à l’aéronautique, que ce soit en tant que pilote, ingénieur ou concepteur.
