Les 6 instruments de vol de base : comprendre le tableau de bord d’un avion

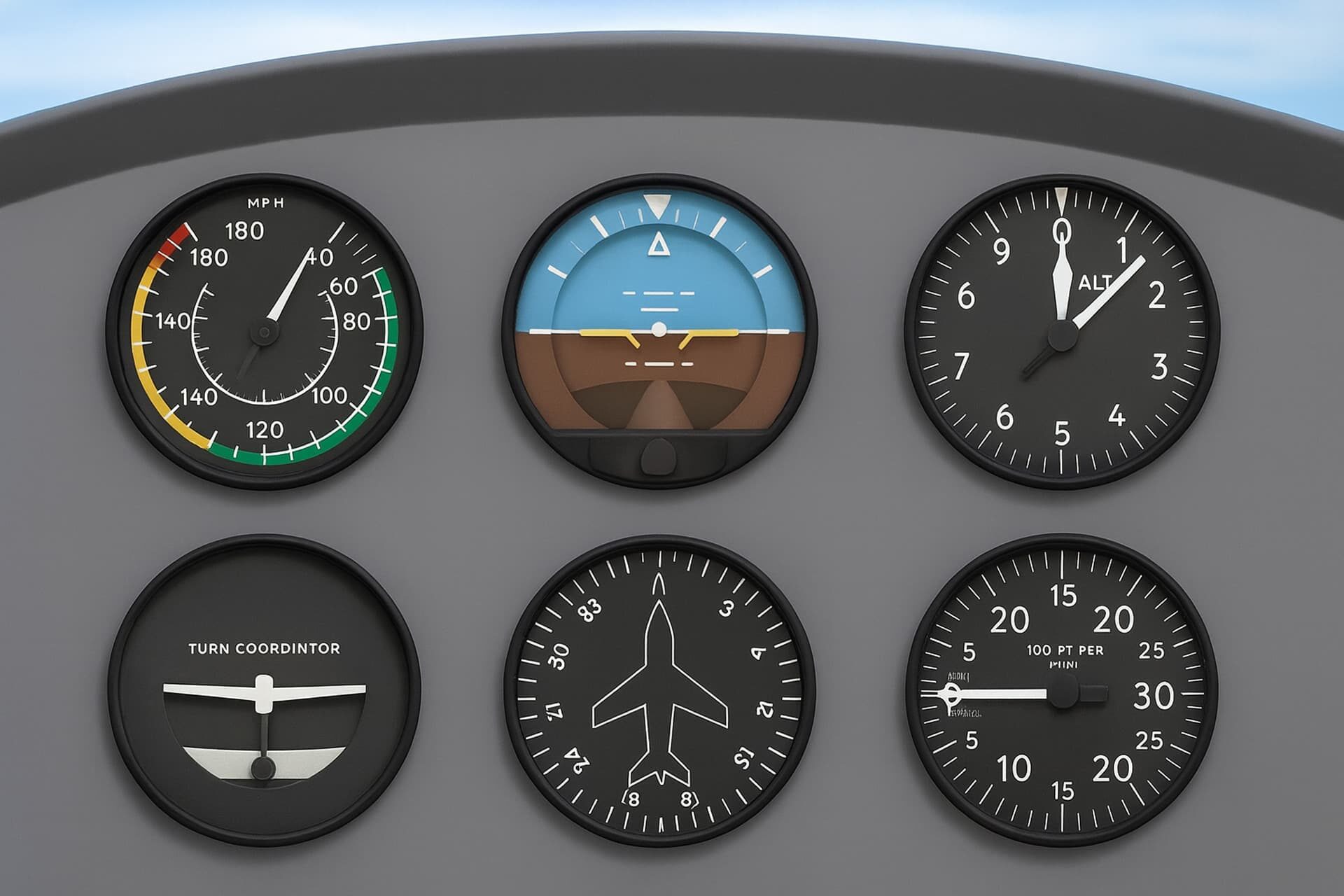

Dans un cockpit d’avion, six instruments de vol essentiels aident le pilote à garder le contrôle et à voler en sécurité. Ces indicateurs, souvent appelés les six de base, permettent de connaître la vitesse, l’altitude, l’attitude de l’appareil et bien plus encore. Découvrons ensemble à quoi sert chacun de ces instruments indispensables.
L’Indicateur de vitesse (ASI) 🌬️💨
L’indicateur de vitesse, ou Airspeed Indicator, affiche la vitesse de l’avion par rapport à l’air qui l’entoure. Elle est généralement indiquée en nœuds (kt) ou en miles par heure (mph). Contrairement au compteur de voiture qui mesure la vitesse par rapport au sol, cet instrument renseigne sur la vitesse aérodynamique, celle qui conditionne la portance de l’avion.
Il est vital car certaines vitesses sont critiques : trop lent, l’avion risque de décrocher ; trop rapide, la structure peut être endommagée. Le pilote se réfère donc à cet instrument pour respecter les vitesses de décollage, d’approche ou de croisière.
L’Indicateur d’attitude (IA) 🌍✈️
L’indicateur d’attitude, appelé aussi horizon artificiel, montre l’inclinaison de l’avion par rapport à l’horizon. L’écran affiche un ciel bleu en haut et un sol marron en bas, séparés par une ligne représentant l’horizon. L’avion y est représenté par un petit symbole fixe.
Cet instrument est crucial en conditions de faible visibilité, car il permet de savoir si l’avion monte, descend, ou s’incline à gauche ou à droite. Sans lui, le pilote pourrait perdre ses repères et subir une « illusion sensorielle » dangereuse.
L’Altimètre ⛰️📏
L’altimètre indique la hauteur de l’avion par rapport au niveau de la mer. Il fonctionne grâce à la pression atmosphérique : plus l’avion monte, plus la pression diminue, ce qui permet de calculer l’altitude en pieds (ft).
En vol, cet instrument est indispensable pour maintenir une séparation verticale avec les autres avions et franchir les obstacles naturels comme les montagnes. Avant chaque vol, le pilote règle l’altimètre sur la pression locale (QNH) fournie par la tour de contrôle, afin d’obtenir une mesure précise.
Le Coordinateur de virage (TC) 🔄
Le coordinateur de virage indique si l’avion effectue un virage correctement. Une petite silhouette d’avion montre la vitesse de rotation, tandis qu’un indicateur en forme de bille révèle si le virage est coordonné (équilibré). Si la bille est centrée, tout va bien ; si elle est décalée, cela signifie que l’avion glisse ou dérape.
Il aide donc le pilote à synchroniser l’action du manche (inclinaison) et des palonniers (gouvernail), garantissant un virage fluide et sûr. C’est particulièrement important pour éviter une perte de contrôle lors des manœuvres.
L’Indicateur de cap (HI) 🧭
L’indicateur de cap, ou Heading Indicator, fournit la direction précise de l’avion par rapport au nord magnétique. Contrairement à la boussole magnétique classique, il n’est pas perturbé par les accélérations et offre donc une lecture stable.
Le pilote utilise cet instrument pour suivre une route aérienne, respecter une trajectoire donnée par le contrôle aérien ou effectuer une approche. Il doit cependant être recalé régulièrement sur la boussole, car il dérive légèrement avec le temps.
L’Indicateur de vitesse verticale (VSI) ⬆️⬇️
Le variomètre, ou Vertical Speed Indicator, indique la vitesse de montée ou de descente en pieds par minute (ft/min). Par exemple, une lecture de +500 ft/min signifie que l’avion grimpe de 500 pieds chaque minute.
Cet instrument est essentiel pour stabiliser les changements d’altitude, particulièrement lors des approches et des descentes contrôlées. Il aide aussi à anticiper les variations de trajectoire et à assurer un vol plus confortable pour les passagers.
En résumé
Ces six instruments de vol constituent la base de la navigation aérienne. Ils offrent au pilote toutes les informations nécessaires pour voler en sécurité : vitesse, altitude, cap, attitude, virages et taux de montée/descente. Même si l’aviation moderne utilise désormais des écrans numériques sophistiqués, ces indicateurs restent le socle de l’apprentissage du pilotage.
FAQ – Les 6 instruments de vol de base
Qu’appelle-t-on les “instruments de vol de base” ?
On désigne par instruments de vol de base l’ensemble ASI, indicateur d’attitude, altimètre, coordinateur de virage, indicateur de cap et VSI. Ils permettent de contrôler vitesse, attitude, altitude et direction.
À quoi sert l’indicateur de vitesse (ASI) et en quelle unité s’exprime-t-il ?
L’ASI mesure la vitesse air de l’avion, généralement en nœuds (kt). Il aide à respecter les vitesses de sécurité (décrochage, approche, VNE).
Quelle est la différence entre l’indicateur d’attitude et l’indicateur de cap ?
L’indicateur d’attitude (horizon artificiel) montre l’assiette et l’inclinaison. L’indicateur de cap (gyro) affiche la direction suivie en degrés. Le premier sert à garder l’avion à plat, le second à tenir le cap.
Comment lit-on correctement un altimètre ?
On règle la pression QNH dans la fenêtre et on lit l’altitude en pieds (ft) sur les aiguilles (centaines, milliers). Un mauvais réglage peut induire une erreur d’altitude.
À quoi sert le coordinateur de virage et comment savoir si le vol est coordonné ?
Il indique le taux de virage et l’équilibre. La bille centrée signifie vol coordonné. Bille à gauche/droite = dérapage ou glissade à corriger au palonnier.
Pourquoi faut-il recaler l’indicateur de cap sur la boussole ?
Parce qu’un gyro dérive avec le temps. On recalle périodiquement le HI sur la boussole en palier rectiligne, pour garder une direction fiable.
Que mesure le VSI et quelles valeurs surveiller ?
Le VSI affiche la vitesse verticale en ft/min. Des variations rapides indiquent des turbulences ou une mauvaise tenue d’assiette ; viser des changements progressifs pour le confort et la précision.
Ces instruments suffisent-ils en VFR et en IFR ?
Ils sont la base en VFR comme en IFR. En IFR, on ajoute d’autres aides (VOR/ILS/GNSS, altimètre de secours, anémomètre de secours, etc.) selon la certification de l’aéronef.
Quelles pannes fréquentes peuvent affecter les instruments de vol de base ?
Pitot/prise statique obstrués (ASI/altimètre/VSI), panne gyro (attitude/cap), perte électrique pour certains horizons. La check-list et le contrôle croisé aident à diagnostiquer.
Les cockpits “glass” remplacent-ils ces instruments ?
Les PFD/MFD affichent des données équivalentes sur écrans, mais reposent sur les mêmes principes (vitesse, altitude, attitude, cap, verticale). La maîtrise des instruments de vol de base reste indispensable.
