Les Cartes Aéronautiques : Découvrez l’Outil Indispensable pour la Navigation Aérienne

Les cartes aéronautiques sont des outils essentiels pour tous les pilotes, qu’ils soient novices ou expérimentés. Elles permettent de naviguer en toute sécurité dans l’espace aérien et d’anticiper les obstacles et les dangers potentiels. Comprendre ces cartes, leur utilisation et leur structure est primordial pour maîtriser la navigation aérienne. Dans cet article, nous allons explorer en détail les différents types de cartes aéronautiques, leurs caractéristiques, ainsi que les éléments qu’elles contiennent.

La capsule vidéo sur les cartes aéronautiques

Les Types de Cartes Aéronautiques

La Carte Aéronautique au 1/250 000e (SIA)

Les cartes aéronautiques au 1/250 000 sont utilisées offre un niveau de détail suffisant dans les zones de forte densité. 6 cartes à l’échelle 1/250 000 sont disponibles :

• Marseille Delta du Rhône (St Gêniez d’Olt, Béziers, Sanary, Serres)
• Lyon Vallée du Rhône (Lons le Saunier, Genève, Gap, Aubenas)
• Nice Côte d’Azur (Martigues, Pierrelatte, Barcelonnette, frontière Est, Monaco, Corse)
• Région parisienne (Reims, Rouen, Châteaudun, Montargis)
• Toulouse – Région Occitanie (volume englobant Agen, Rodez, Narbonne et Tarbes)
• Strasbourg – Alsace Lorraine (englobe tout l’espace à l’Est d’une ligne Metz – Besançon).

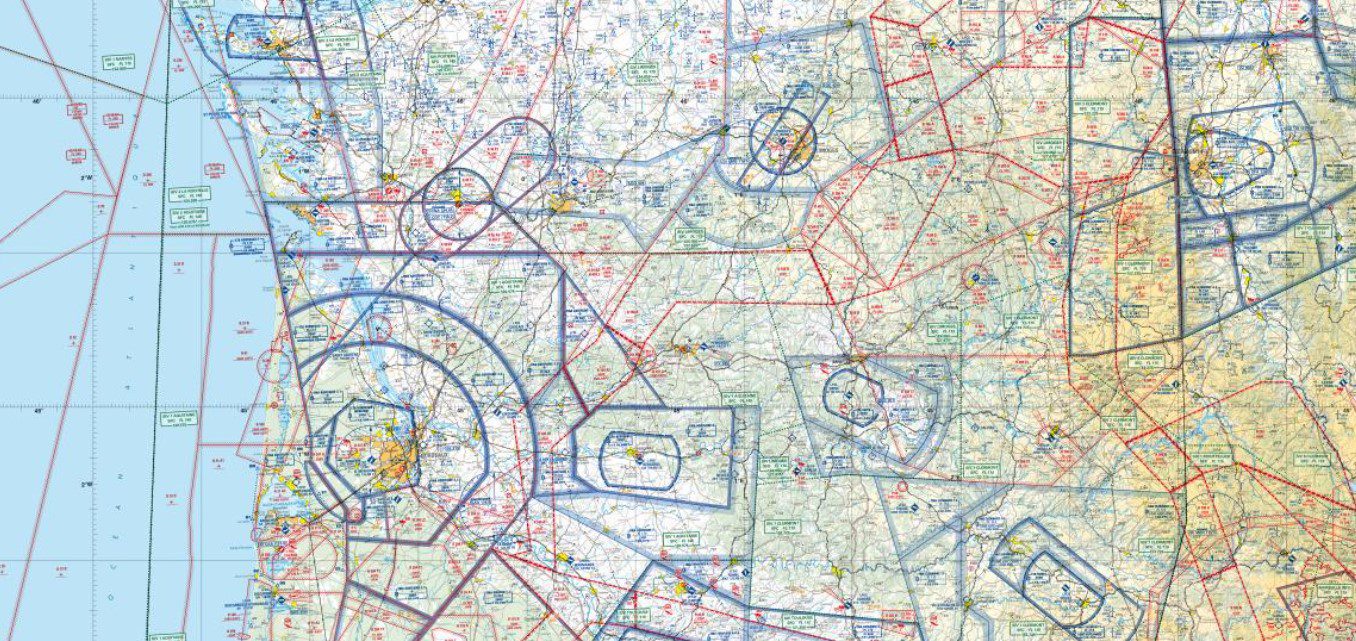

La Carte Aéronautique au 1/500 000e (OACI)

La carte aéronautique au 1/500 000e est conçue pour couvrir l’espace aérien français, divisé en quatre sections : nord-ouest, nord-est, sud-ouest, et sud-est. Elle est utilisée pour la navigation aérienne de manière détaillée. L’échelle de 1/500 000 signifie qu’un centimètre sur la carte équivaut à 5 kilomètres dans la réalité. Ces cartes sont basées sur une projection Lambert, idéale pour représenter des zones étendues avec précision (en savoir plus sur la projection Lambert).

La Carte Aéronautique au 1/1 000 000e (SIA)

Cette carte est utilisée pour une vision plus générale, avec une échelle de 1/1 000 000, soit 1 cm pour 10 km. Elle couvre l’espace aérien français en deux parties : nord et sud. Comme la carte au 1/500 000e, elle utilise également la projection Lambert, permettant une représentation fidèle de grandes surfaces. Ce type de carte est essentiel pour la navigation longue distance.

La Carte RTBA

Une carte RTBA (Réseau Très Basse Altitude) est une carte aéronautique spécifique à l’espace aérien militaire en France. Elle est utilisée pour représenter le réseau de corridors aériens réservés aux vols militaires à très basse altitude (en dessous de 500 pieds). Voici les principales caractéristiques d’une carte RTBA :

• Usage militaire : Les cartes RTBA sont principalement destinées aux forces armées pour la planification des vols d’entraînement à très basse altitude. Elles permettent de visualiser les zones où les avions militaires peuvent voler à basse altitude sans interférer avec le trafic civil.
• Corridors aériens : Elles indiquent les corridors spécifiques, appelés tronçons, qui composent le réseau RTBA. Ces corridors sont définis pour minimiser les risques de collision avec les autres aéronefs, notamment civils, en permettant aux pilotes militaires de s’entraîner à très basse altitude. Les vitesses des « chasseurs » qui évoluent dans le RTBA peuvent dépasser les 500KT. Les pilotes n’assurent pas la prévention des collisions.
• Restrictions temporaires et permanentes : Les cartes RTBA indiquent les périodes d’activité de ces corridors, qui peuvent être permanentes ou temporaires, avec des créneaux horaires spécifiques durant lesquels les zones sont actives. Cela permet aux autres usagers de l’espace aérien de planifier leurs vols en évitant ces zones.
• Mise à jour régulière : Comme les espaces aériens militaires peuvent être activés ou désactivés selon les besoins opérationnels, les cartes RTBA sont mises à jour régulièrement pour refléter les changements d’activation des zones.
• Le réseau RTBA est représenté sur les cartes publiées par le SIA (1/1 000 000 et 1/250 000) et sur la carte IGN/OACI 1/500 000.

Le Canevas des Cartes Aéronautiques

Les Projections Utilisées

Les cartes aéronautiques utilisent principalement deux types de projections géographiques : la projection Mercator et la projection Lambert. Alors que la projection Mercator est souvent utilisée pour les cartes marines, la projection Lambert est préférée pour les cartes aéronautiques en raison de sa capacité à minimiser les distorsions sur de grandes distances.

Projection Mercator

Projection Lambert

Pour votre information, en dehors des projections Mercator et Lambert, il existe plusieurs autres types de projections cartographiques, chacune adaptée à différents usages selon les besoins de précision en termes de surface, distance, ou forme. Voici quelques exemples :

• Projection de Robinson : Une projection pseudo-cylindrique souvent utilisée pour les cartes du monde, elle propose un compromis entre la forme et la surface des territoires, réduisant les distorsions globales. Elle a été largement adoptée par les atlas scolaires​(StudySmarter FR).
• Projection de Mollweide : Également pseudo-cylindrique, cette projection est utilisée pour représenter les surfaces égales, notamment pour les cartes thématiques globales​(Géoconfluences).
• Projection azimutale stéréographique : Une projection plane où le point de vue est situé aux antipodes du point projeté, souvent utilisée pour cartographier les hémisphères​(Géoconfluences).
• Projection conique d’Albers : Cette projection conique est souvent utilisée pour représenter des régions étendues en latitude, comme les États-Unis. Elle conserve les surfaces égales, minimisant les distorsions le long des parallèles standards​(StudySmarter FR).
• Projection de Van der Grinten : Cette projection circonscrit la Terre dans un cercle, tout en offrant une distorsion moindre par rapport à la Mercator, bien qu’elle reste notablement déformée aux pôles​(WorldAtlas).

Ces projections sont utilisées en fonction des besoins spécifiques de la carte, que ce soit pour minimiser les distorsions de surface, de forme, ou de distance. Néanmoins le programme du BIA ne fait appel qu’aux deux modèles Mercator et Lambert qui est utilisé pour les cartes au 1/500 000 et au 1/1 000 000.

L’Échelle : Représentation et Réalité

L’échelle d’une carte aéronautique est cruciale pour les pilotes, car elle détermine le niveau de détail disponible. Une échelle plus petite, comme le 1/1 000 000e, offrira une vue d’ensemble, tandis qu’une échelle plus grande, comme le 1/250 000e, fournira plus de détails sur des zones spécifiques. Pour les pilotes, comprendre l’échelle est indispensable pour estimer correctement les distances et prévoir les temps de vol (pour plus d’infos sur les échelles cartographiques).

La carte d’aérodrome

La Carte VAC

La carte VAC (Visual Approach Chart) est une carte spécifique utilisée pour l’approche visuelle d’un aérodrome. Elle fournit des informations essentielles comme les fréquences de communication, l’orientation des pistes, la déclinaison magnétique, et l’altitude de l’aérodrome en pieds. Ces données sont essentielles pour une approche sécurisée lors des atterrissages et des décollages.

Informations de la Carte VAC

Sur une carte VAC (Visual Approach Chart), qui est une carte d’approche à vue utilisée en aviation, on retrouve les éléments suivants :

• Titre de la carte : Nom de l’aéroport.
• Indicateur d’emplacement de l’aéroport : Code OACI à quatre lettres de l’aéroport.
• Le type d’aéronefs autorisés sur la plateforme.
• Date d’émission : Date à laquelle la carte a été publiée ou mise à jour.
• Configuration et orientation des pistes : Représentation des pistes de l’aéroport avec leurs numéros et dimensions.
• Altitude de l’aéroport : Altitude de l’aéroport au-dessus du niveau de la mer, souvent en pieds.
• Circulation aérienne : Directions de circuit d’aérodrome (circuit vent-arrière, vent de travers, etc.).
• Points de report visuels : Points de référence au sol pour les rapports visuels des avions (exemples : routes, ponts, bâtiments remarquables).
• Zones à éviter : Indications des zones sensibles comme les zones résidentielles, industrielles ou protégées.
• Obstacles majeurs : Localisation des obstacles comme les tours, montagnes, ou autres structures élevées autour de l’aéroport.
• Informations sur la radio-navigation : Fréquences radio nécessaires pour la communication avec la tour de contrôle, l’ATIS, etc.
• Plan de circulation au sol : Itinéraires pour rouler sur les pistes et taxiways.
• Nord magnétique et vrai : Indication de la direction nord magnétique pour la navigation.
• Espaces aériens contrôlés : Limites des espaces aériens contrôlés autour de l’aéroport.
• Phares d’aérodrome : Localisation des phares ou balises lumineuses utiles pour l’approche.
• Règles et restrictions locales : Informations spécifiques sur l’aéroport comme les restrictions de bruit ou de circulation aérienne.

Pour terminer

Les cartes aéronautiques sont des outils incontournables pour assurer la sécurité aérienne. Que vous planifiez un vol de courte ou de longue distance, la maîtrise de ces cartes vous permettra de naviguer en toute confiance. Comprendre les échelles, les projections, et les informations contenues dans les cartes est essentiel pour chaque pilote.
