Le carburateur – Cours connaissance des aéronefs BIA
Le carburateur est le septième cours du module Connaissance des aéronefs du BIA (épreuve E3) : c’est l’organe qui élabore le mélange air-essence du moteur à pistons, avant son admission dans les cylindres. Ce cours reprend la page 12 du support : le rôle du carburateur, le moteur à pistons, le givrage et son réchauffage, les commandes des gaz et de richesse .
À l’examen, ce module est évalué dans l’épreuve écrite unique de deux heures trente, un QCM de 120 questions noté sur 20 et affecté d’un coefficient 5 . La compétence attendue du module 3 est de « repérer et décrire les principaux systèmes ou éléments réalisant les fonctions techniques élémentaires des aéronefs » : ce cours décrit le carburateur, l’un des éléments du groupe motopropulseur des avions à moteur à pistons .
Objectifs d’apprentissage – à la fin de ce cours, vous saurez :
- expliquer le rôle du carburateur : élaborer le mélange air-essence avant son admission dans les cylindres ;
- décrire le moteur à pistons : composition, cycle à quatre temps, montage des cylindres et alimentation ;
- expliquer le principe de fonctionnement du carburateur : le venturi, la cuve à niveau constant et le dosage ;
- citer les conditions propices au givrage du carburateur et le moyen de le prévenir (réchauffage) ;
- distinguer la manette des gaz de la commande de richesse ;
- situer le carburateur face à l’injection et dans l’aviation légère.
Prérequis : le cours précédent Les matériaux aéronautiques (cours n° 6 du module) a décrit les matières employées dans le moteur ; le cours La description de l’avion (n° 2) a situé le moteur dans la cellule ; la page pilier Connaissances des aéronefs BIA situe ce cours dans le parcours du module.
Quiz 1 – Testez-vous avant de commencer (6 questions, format BIA)
Avant de commencer
Répondez sans relire le cours. Le but est de repérer ce que vous savez déjà.
Question 1 sur 10
Sommaire
- Le rôle du carburateur dans le moteur à pistons
- Le moteur à pistons : composition et cycle à quatre temps
- Le fonctionnement du carburateur : le venturi et la cuve
- Le givrage du carburateur : conditions et conséquences
- Le réchauffage carburateur et l’indicateur de température
- La manette des gaz et la commande de richesse
- Le carburateur face à l’injection
- Erreurs fréquentes et pièges au BIA
- Points essentiels à retenir
- FAQ
- Sources
Le rôle du carburateur dans le moteur à pistons
Le carburateur est l’organe qui élabore le mélange air-essence avant son admission dans les cylindres . Il assure deux fonctions : mélanger l’air et l’essence dans le rapport adapté au régime, et doser le débit du mélange selon les besoins du moteur, du ralenti à la pleine puissance.
Le dosage idéal du mélange est d’environ 1 gramme de carburant pour 14,7 grammes d’air . Un mélange trop riche consomme trop et pollue ; un mélange trop pauvre fait surchauffer le moteur : le carburateur tient l’équilibre entre performance et durabilité.
Le moteur à pistons : composition et cycle à quatre temps
Le carburateur équipe les moteurs à pistons, le groupe motopropulseur le plus répandu de l’aviation légère . C’est le rapport entre l’air et l’essence admis dans les cylindres qui détermine la combustion : le carburateur en est le maillon central.
La composition du moteur à pistons
Un moteur à pistons comprend notamment des soupapes, bougie, bielle, piston, vilebrequin et cylindre . Chaque cylindre reçoit le mélange air-essence ; le piston transmet l’effort de la combustion au vilebrequin par l’intermédiaire de la bielle.
Le cycle à quatre temps
Le moteur à pistons fonctionne généralement selon un cycle à quatre temps :
| Temps | Nom | Description |
|---|---|---|
| 1 | Admission | Le mélange air-essence entre dans le cylindre |
| 2 | Compression | Le piston comprime le mélange |
| 3 | Explosion | La bougie déclenche la combustion, qui pousse le piston |
| 4 | Échappement | Les gaz brûlés sont évacués |
Le montage des cylindres et l’alimentation en carburant
Le montage des cylindres peut être très varié : en ligne, en V, à plat, en étoile . Pour que l’essence parvienne des réservoirs au dispositif de mélange, on utilise une pompe mécanique entraînée par le moteur, complétée par une pompe électrique de secours.
Le fonctionnement du carburateur : le venturi et la cuve

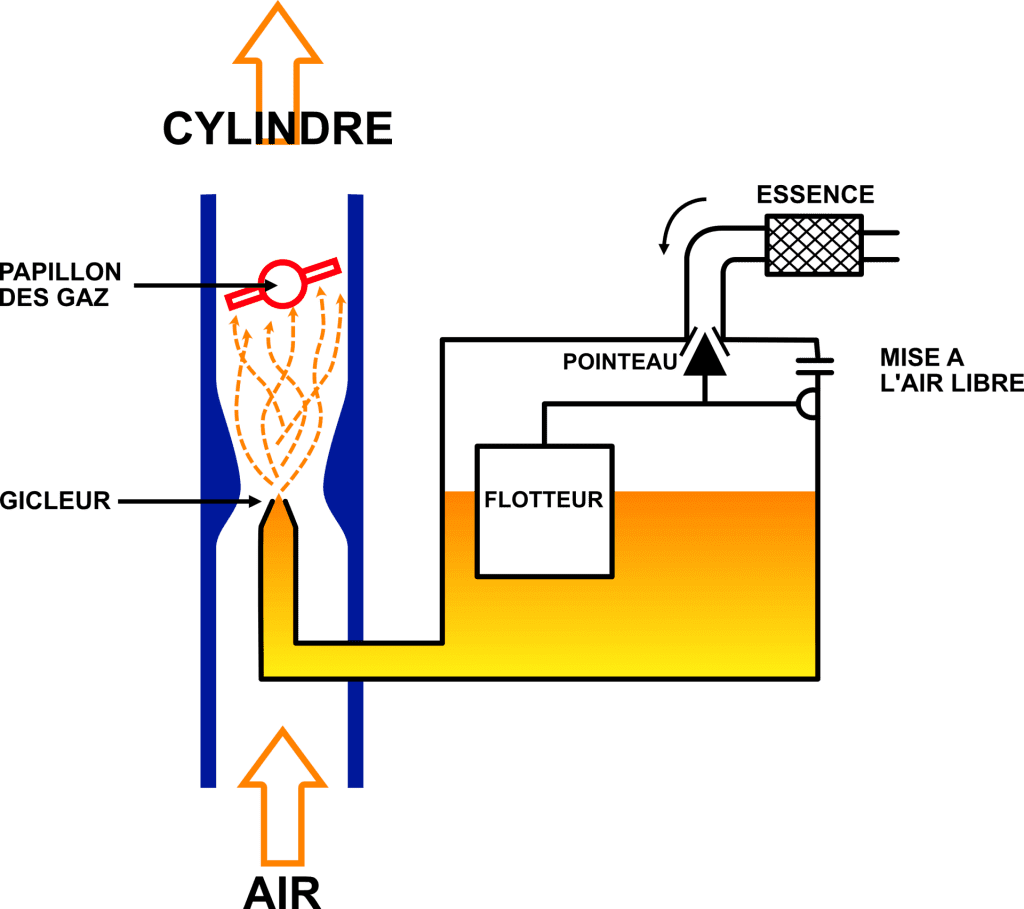

Pour produire ce mélange air-essence inflammable, la carburation s’appuie sur un principe physique : la dépression créée par un venturi . L’air extérieur pénètre dans le carburateur par le conduit d’admission, attiré par le vide créé dans les cylindres.
Le venturi et la cuve à niveau constant
Au niveau du venturi, ce rétrécissement du conduit accélère l’air et crée une dépression qui aspire l’essence depuis la cuve à niveau constant . La turbulence du flux mélange intimement l’air et l’essence, garantissant une distribution homogène dans chaque cylindre.
Du mélange à la combustion
Le mélange ainsi formé est envoyé dans les cylindres, où il est comprimé puis enflammé par l’étincelle de la bougie pour produire l’énergie nécessaire . La carburation est l’un des deux procédés d’élaboration du mélange, l’autre étant l’injection (cf. section « Le carburateur face à l’injection »).
Le givrage du carburateur : conditions et conséquences

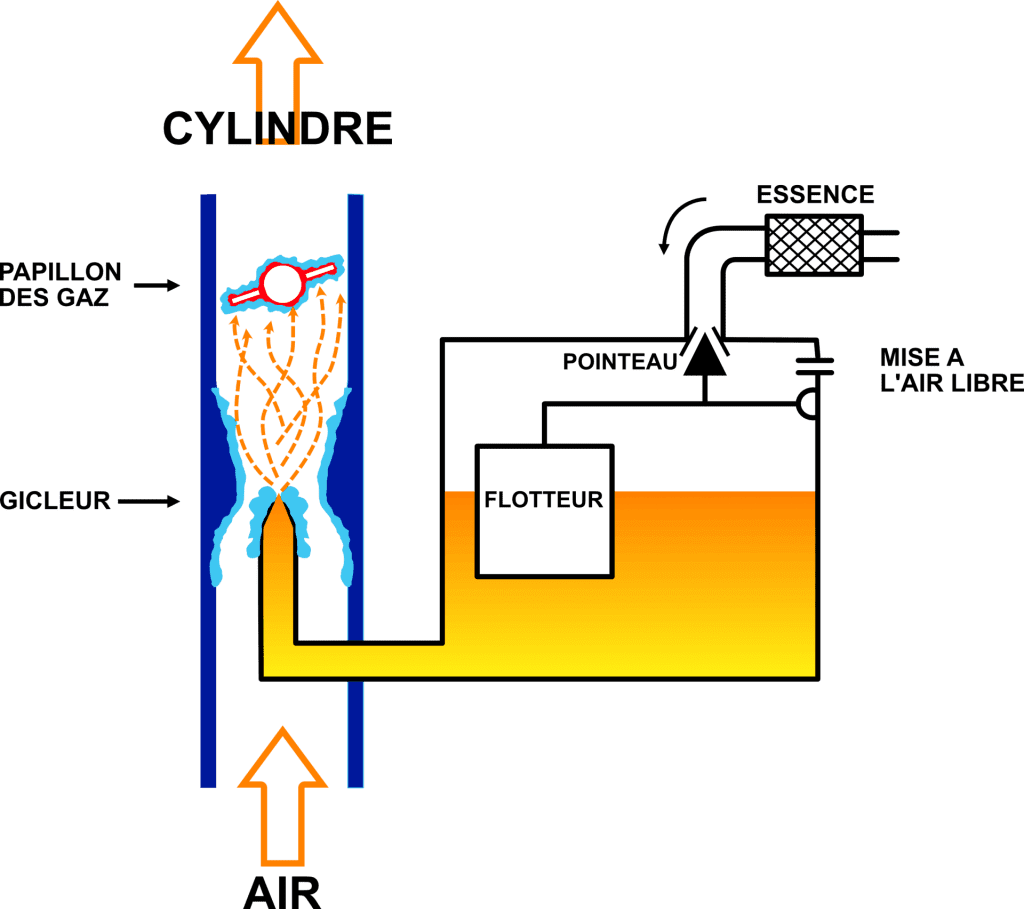

Le carburateur a un ennemi connu des pilotes : le givrage . L’évaporation de l’essence et la détente dans le venturi refroidissent fortement l’air : l’humidité se condense puis gèle à l’intérieur du carburateur.
Le givre se dépose sur les parois du carburateur et sur le papillon des gaz, qu’il peut bloquer ; il peut obstruer complètement le conduit d’admission du mélange et provoquer une perte de puissance, voire l’arrêt complet du moteur .
Les conditions propices au givrage
Le risque de givrage carburateur augmente lorsque les conditions suivantes sont réunies :
- température du carburateur comprise entre -15 °C et 0 °C, la température la plus favorable au givrage étant autour de -5 °C ;
- chute possible de 20 à 35 °C par rapport à l’air extérieur : avec 15 °C extérieur, on peut obtenir environ -5 °C au carburateur ;
- atmosphère humide, courante dans les basses couches ou par temps brumeux ;
- risque plus important dans les basses couches de l’atmosphère.
Le givrage du carburateur ne survient donc pas seulement par grand froid : par temps humide, même à température extérieure positive, il peut se manifester . C’est un piège classique du QCM.
Le réchauffage carburateur et l’indicateur de température

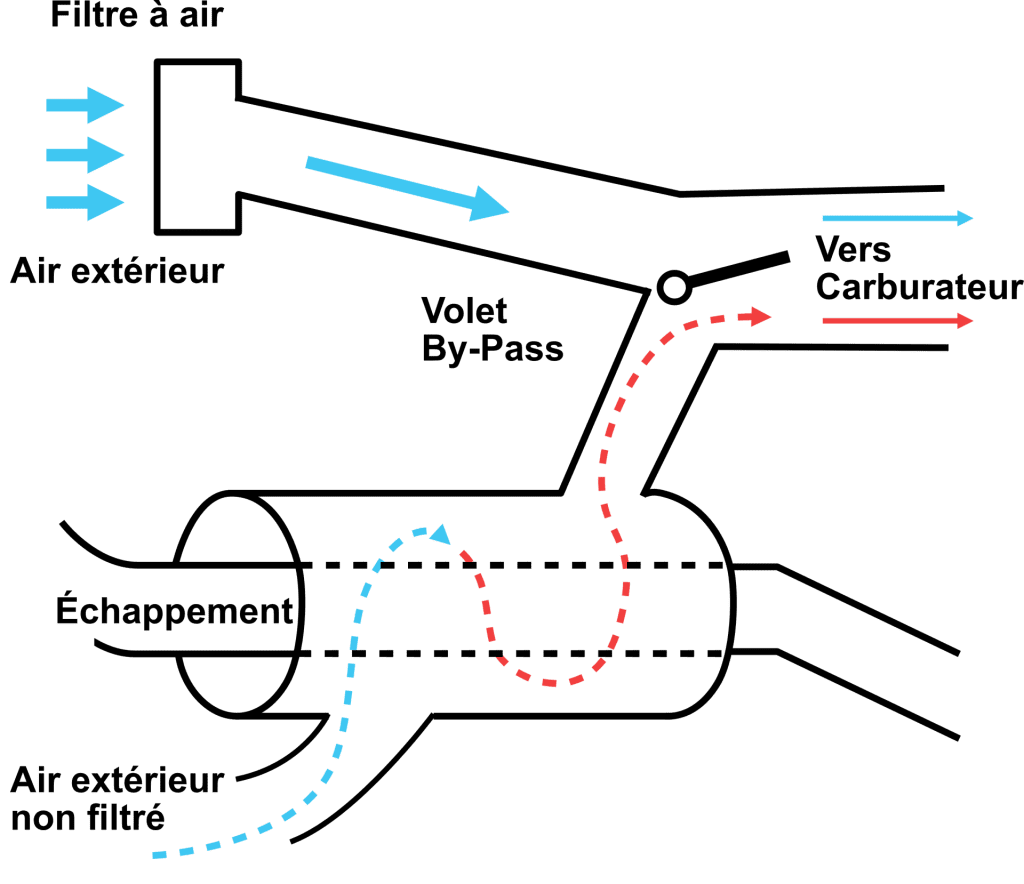

Pour éviter le givrage lorsque le risque existe, il faut actionner le réchauffage carburateur . L’air extérieur est alors réchauffé par circulation autour de l’échappement avant d’arriver au carburateur, avec une température d’environ 50 °C.
Ce réchauffage garantit que l’air d’admission reste assez chaud pour empêcher la formation de givre, tout en maintenant une combustion correcte . La température du carburateur peut être surveillée par un indicateur de température carburateur, étudié au cours Les instruments de bord.
La manette des gaz et la commande de richesse
Deux commandes pilote agissent sur le mélange : la manette des gaz et la commande de richesse . La manette des gaz fait varier la pression du mélange air-essence entrant dans les cylindres, c’est-à-dire la quantité admise : c’est elle qui règle la puissance du moteur.
| Commande | Rôle | Effet |
|---|---|---|
| Manette des gaz | Fait varier la pression du mélange air-essence entrant dans les cylindres | Règle la quantité admise, donc la puissance |
| Commande de richesse | Règle le taux du mélange air-essence | Adapte le mélange à la température, à l’altitude et à la charge |
Le taux du mélange air-essence est réglé à l’aide de la commande de richesse, le dosage idéal étant d’environ 1 g de carburant pour 14,7 g d’air . La masse volumique de l’essence est d’environ 0,769 kg/L : une valeur à connaître pour convertir des litres en kilogrammes dans les calculs de consommation.
Le carburateur face à l’injection
À côté de la carburation, un second procédé permet de produire le mélange air-essence : l’injection . Elle consiste à injecter de très fines gouttelettes d’essence en amont de la soupape d’admission, ou directement dans le cylindre.
L’injection offre une précision accrue du mélange, une meilleure adaptation aux conditions variables de fonctionnement et une réduction des émissions polluantes . Les carburateurs restent néanmoins largement utilisés dans les avions légers : leur simplicité mécanique rend l’entretien accessible, et ils équipent encore une grande partie du parc d’avions et d’ULM en France, comme le montre le cours Classification des aéronefs.
Erreurs fréquentes et pièges au BIA
Les confusions les plus courantes sur le carburateur, avec le réflexe qui les évite.
- Confondre carburation et injection : la carburation élabore le mélange dans le carburateur avant l’admission ; l’injection projette de fines gouttelettes en amont de la soupape ou directement dans le cylindre.
- Croire que le givrage n’existe que par grand froid : il survient entre -15 °C et 0 °C (pic vers -5 °C), même par temps humide avec une température extérieure positive (15 °C dehors, environ -5 °C au carburateur).
- Oublier les conséquences du givrage : il peut obstruer l’admission et bloquer le papillon des gaz, jusqu’à l’arrêt complet du moteur.
- Confondre manette des gaz et commande de richesse : la manette des gaz règle la pression (quantité) du mélange ; la commande de richesse règle le taux air-essence.
- Oublier le réchauffage carburateur : quand le risque existe, on l’actionne ; l’air est réchauffé autour de l’échappement à environ 50 °C.
- Oublier la masse volumique de l’essence (0,769 kg/L) : c’est la valeur qui permet de convertir des litres en kilogrammes dans les calculs de consommation.
Les QCM du BIA testent surtout l’association élément-fonction : « carburateur = mélange air-essence », « venturi = dépression », « richesse = taux du mélange », « givrage = -15 °C à 0 °C (pic -5 °C) », « réchauffage = air autour de l’échappement (~50 °C) », « essence = 0,769 kg/L ».
Points essentiels à retenir
Si vous ne retenez qu’une chose de ce cours, retenez ceci.
- Le carburateur élabore le mélange air-essence avant son admission dans les cylindres, avec un dosage idéal d’environ 1 g de carburant pour 14,7 g d’air .
- Un moteur à pistons comprend soupapes, bougie, bielle, piston, vilebrequin et cylindre, et fonctionne selon un cycle à quatre temps : admission, compression, explosion, échappement .
- Le venturi crée une dépression qui aspire l’essence depuis la cuve : le mélange se forme avant les cylindres .
- Le givrage survient entre -15 °C et 0 °C (pic vers -5 °C), par atmosphère humide, avec une chute de 20 à 35 °C : il peut obstruer l’admission et arrêter le moteur .
- Pour éviter le givrage, on actionne le réchauffage carburateur : l’air passe autour de l’échappement et arrive à environ 50 °C .
- La manette des gaz règle la pression du mélange, la commande de richesse son taux ; l’essence a une masse volumique d’environ 0,769 kg/L .
Comprendre le carburateur, c’est comprendre comment le mélange air-essence est élaboré, dosé et protégé du givrage : un maillon essentiel de la sécurité du moteur à pistons. Poursuivez avec le cours suivant Les turbomachines et l’hélice, entraînez-vous sur le quiz du module connaissance des aéronefs, ou retournez au pilier Connaissances des aéronefs BIA.
Quiz 2 – Testez vos acquis (6 questions, mêmes objectifs que le Quiz 1, formulations différentes)
Après la leçon
Répondez après lecture pour vérifier ce que vous avez retenu.
Question 1 sur 10
Les questions les plus fréquentes des candidats BIA sur le carburateur. Cliquez sur une question pour afficher la réponse.
Quel est le rôle du carburateur ?
Le carburateur élabore le mélange air-essence avant son admission dans les cylindres. Il assure deux fonctions : mélanger l’air et l’essence dans le rapport adapté au régime, et doser le débit du mélange selon les besoins du moteur. Le dosage idéal est d’environ 1 g de carburant pour 14,7 g d’air .
Qu’est-ce que le venturi ?
Le venturi est un rétrécissement du conduit d’admission du carburateur. Il accélère l’air qui le traverse et crée une dépression, laquelle aspire l’essence depuis la cuve à niveau constant : le mélange air-essence se forme ainsi avant d’entrer dans les cylindres .
Quelles sont les conditions propices au givrage du carburateur ?
Le risque de givrage augmente lorsque la température du carburateur est comprise entre -15 °C et 0 °C, la plus favorable étant autour de -5 °C, avec une chute possible de 20 à 35 °C par rapport à l’air extérieur, une atmosphère humide et un risque plus important dans les basses couches. Avec 15 °C extérieur, on peut obtenir environ -5 °C au carburateur .
Comment éviter le givrage du carburateur ?
On actionne le réchauffage carburateur dès que le risque existe : l’air extérieur est réchauffé par circulation autour de l’échappement avant d’arriver au carburateur, avec une température d’environ 50 °C. Un indicateur de température carburateur permet de surveiller la température du carburateur en vol .
Quelle est la différence entre la manette des gaz et la commande de richesse ?
La manette des gaz fait varier la pression du mélange air-essence entrant dans les cylindres, c’est-à-dire la quantité admise : elle règle la puissance. La commande de richesse règle le taux du mélange air-essence pour s’adapter à la température, à l’altitude ou à la charge du moteur .
Pourquoi les avions légers utilisent-ils encore des carburateurs ?
Les carburateurs restent largement utilisés dans les avions légers grâce à leur simplicité mécanique et à un entretien accessible. L’injection, qui projette de fines gouttelettes d’essence en amont de la soupape ou dans le cylindre, offre une précision accrue et moins d’émissions, mais les deux procédés coexistent encore dans le parc .
