Comment un moteur d’avion à piston propulse un appareil dans le ciel ? Parcourez avec nous vous dévoile les rouages du mécanique intime de ces engins à explosion. Des cylindres au vilebrequin, sans oublier l’allumage, Embarquement immédiat pour un périple dans les entrailles de ces mécaniques volantes où puissance brute et précision technique font bon ménage : nous explorerons ensemble les diverses configurations mécaniques et leurs pièces essentielles !
Sommaire
- Les bases du fonctionnement
- Configurations mécaniques
- Applications et performances
- Évolution technologique
- Dimension historique
- Cadre opérationnel
- Enjeux environnementaux
Les bases du fonctionnement d’un moteur d’avion à piston
Le cycle à quatre temps en aviation
Le cycle à quatre temps (admission, compression, combustion, échappement) transforme l’énergie mécanique, grâce à la combustion du mélange air-essence. C’est le principe de base, vous suivez ?
Pendant ce cycle, le piston, les soupapes et le vilebrequin ont chacun un rôle bien précis. L’arbre à cames, entraîné par le vilebrequin, assure la synchronisation précise entre le mouvement du piston et l’ouverture des soupapes. Tout est une question de timing.

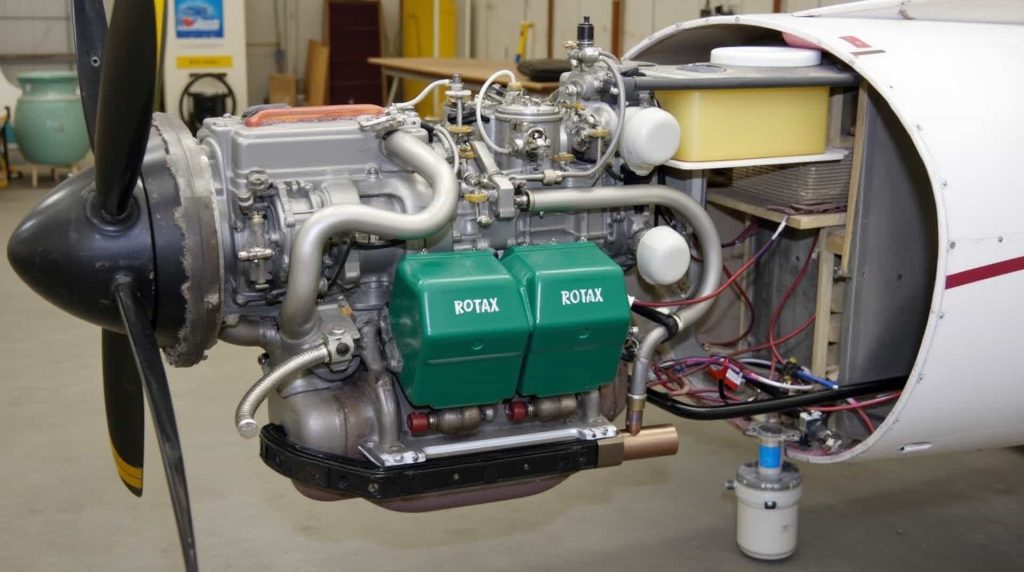

Anatomie d’un moteur à pistons
Un moteur avion piston, c’est un ensemble de cylindres, de bielles et un système d’allumage. Toutes ces pièces interagissent pendant la rotation pour faire tourner le moteur — elles s’avèrent indispensables.
Le système de refroidissement (air ou liquide) est important. Mais pourquoi impacte-t-il autant les performances ? En fait, maintenir une température optimale assure une combustion complète et une puissance maximale. C’est finalement aussi simple que ça !
Injection vs carburation
Alors, injection ou carburation pour votre moteur d’avion à piston ? 🤔 Pour vous aider à bien choisir, voici un comparatif des différences majeures entre ces deux systèmes d’alimentation en carburant :
- Précision : L’injection offre un dosage air-essence plus précis — il est ajusté en temps réel selon les conditions atmosphériques et la température. C’est un peu comme un chef étoilé qui ajuste sa recette à la perfection. ✨
- Distribution : Avec l’injection, chaque cylindre reçoit la même quantité de carburant , ce qui assure une combustion équilibrée et optimisée. Enfin fini les disparités, tout le monde est servi à la même enseigne !
- Gestion : L’injection moderne, grâce aux fameux systèmes FADEC, gère automatiquement la richesse du mélange, même en altitude. Plus besoin de vous prendre la tête avec les réglages, l’électronique s’occupe de tout !
- Sécurité : L’injection élimine les risques de givrage et les problèmes de vapeur ; elle assure un fonctionnement plus sûr et fiable. Vous pouvez dire adieu aux mauvaises surprises en vol !
- Performance : gain de puissance et de couple avec l’injection. Cela pourrait même réduire vos distances d’atterrissage. Plus de patate sous le capot, et des atterrissages en douceur !
Alors pourquoi les moteurs d’avions à injection ne sont pas plus répandus ?
Et bien il y a plusieurs raisons à cela :
- Complexité : Les systèmes d’injection sont plus complexes que les carburateurs traditionnels, ce qui peut poser des problèmes de maintenance et de fiabilité dans le contexte aéronautique où la simplicité est souvent privilégiée.
- Coût : Le surcoût à l’achat des systèmes d’injection peut être un frein important, surtout pour les petits avions de loisir où le budget est un facteur clé.
- Adaptation à l’utilisation : L’injection n’est pas toujours adaptée à l’utilisation spécifique des avions légers, qui ont des besoins différents des voitures en termes de performance et de fiabilité.
- Avantages limités : Bien que l’injection offre certains avantages comme l’absence de risque de givrage et un réglage plus fin de la richesse, ces bénéfices ne sont pas toujours suffisants pour justifier le changement, surtout sur les petits avions où le risque de givrage est déjà faible.
- Tradition et expérience : L’aviation générale a une longue expérience avec les moteurs à carburateur, et le changement vers l’injection nécessite une adaptation des pilotes et des mécaniciens.
Cependant, il est important de noter que l’injection présente des avantages en termes de consommation de carburant et de précision du mélange air-carburant. Avec l’évolution des technologies et la pression pour réduire la consommation et les émissions, il est possible que l’adoption des systèmes d’injection dans l’aviation augmente à l’avenir.
Transmission d’énergie à l’hélice
Le mécanisme de conversion du mouvement linéaire en rotation transmet l’énergie à l’hélice, voyez-vous. Mais comment optimiser ce transfert d’énergie, au juste ? On peut dire que c’est un peu comme transformer le mouvement d’un piston en celui d’une hélice, et pour que ce transfert soit le plus efficace possible, il faut tenir compte du régime moteur, car un régime trop bas ou trop élevé peut réduire le rendement.
| Régime moteur | Consommation spécifique de carburant (SFC) | Rendement énergétique |
|---|---|---|
| Très bas régime et faible couple | Forte augmentation | Faible |
| 75 % à 100 % du couple maximal | La plus basse | Optimale |
| Au-dessus du régime de couple maximal | Augmentation | Diminue |
| Moteur à piston (général) | N/A | Entre 25% et 30% |
Légende : Ce tableau compare le rendement énergétique d’un moteur à piston en fonction de son régime. La Consommation Spécifique de Carburant (SFC) est un indicateur clé : plus elle est basse, plus le rendement est élevé. Les valeurs exactes de SFC dépendent du moteur et des conditions de vol.
Pour une introduction plus générale sur le fonctionnement des moteurs à piston, consultez cet article.
La transmission d’énergie à l’hélice est un processus important. Pour en savoir plus sur le fonctionnement des hélices, consultez cet article.
Configurations mécaniques des moteurs d’avion à piston
Les moteurs d’avion à piston se déclinent en plusieurs configurations mécaniques, chacune adaptée à des besoins spécifiques. Voici les principales dispositions des cylindres :
Moteurs à plat
Ces moteurs d’avion à piston ont leurs cylindres disposés horizontalement de chaque côté du vilebrequin. Avantages :
- Centre de gravité bas améliorant la stabilité
- Bonne répartition du poids
Inconvénient : Largeur pouvant compliquer l’intégration dans des fuselages étroits.
Moteurs en étoile
Dans cette configuration de moteurs d’avion à piston, les cylindres forment un cercle autour du vilebrequin. Avantages :
- Excellent refroidissement naturel
- Design compact
Inconvénient : Résistance aérodynamique élevée.
Moteurs en V
Ces moteurs d’avion à piston ont leurs cylindres disposés en deux rangées formant un « V ». Avantages :
- Bon équilibre entre puissance et compacité
- Design relativement équilibré
Inconvénient : Fabrication et entretien plus complexes.
Moteurs en ligne
Dans cette configuration, les cylindres des moteurs d’avion à piston sont alignés verticalement ou horizontalement. Avantages :
- Conception simple
- Faible encombrement
Inconvénient : Problèmes potentiels de refroidissement pour les cylindres centraux.
Chaque configuration de ces moteurs d’avion à piston présente des caractéristiques uniques, influençant le choix en fonction des exigences de performance et de conception de l’aéronef.
Applications et performances
Domination dans l’aviation légère
Quel est donc l’engin qui règne sur l’aviation légère ? Les moteurs à piston ! On les retrouve partout au cœur des aéroclubs et des centres de formation. Mais d’où vient ce succès ? La réponse est simple : ils sont simples et coûtent bien moins cher.
Le coût par heure de vol effectives ? Un argument décisif comparé aux turbopropulseurs. Jusqu’où cela va-t-il durer ? Les moteurs à piston restent particulièrement économiques pour les vols de courte durée — un sacré atout, non !
Performances en altitude
La pression de l’air ça joue un rôle important pour la combustion en altitude. Mais dans ce cas, quelle est le plafond opérationnel pour ces moteurs ? La densité de l’air réduit drastiquement la puissance forcément !
Heureusement existent des dispositifs techniques telles que les turbocompresseurs qui améliorent les performances. Le bénéfice ? Ils maintiennent la puissance en altitude. Concrètement, ces turbocompresseurs aident à contrebalancer la perte de puissance due à la raréfaction de l’air en altitude et donc de préserver les performances du moteur même quand on monte assez haut.
Maintenance préventive
La maintenance préventive est un aspect crucial de l’exploitation des moteurs d’avion à piston. Elle permet non seulement d’assurer la sécurité des vols, mais aussi de préserver la valeur de l’appareil sur le long terme. Voici une analyse approfondie de cette pratique essentielle :
Protocoles d’inspection et contrôles réguliers
Un programme de maintenance rigoureux comprend :
- Inspections post-vol : Après chaque vol, une vérification rapide mais minutieuse est effectuée pour détecter toute anomalie immédiate.
- Contrôles périodiques : Des inspections plus approfondies sont réalisées à intervalles réguliers, selon les recommandations du constructeur et les réglementations en vigueur.
- Révisions programmées : Des interventions plus lourdes sont planifiées en fonction du nombre d’heures de vol ou du temps écoulé depuis la dernière révision.
Signaux d’alerte de panne à surveiller
La vigilance du pilote et du personnel de maintenance est primordiale. Voici quelques signes qui peuvent indiquer un problème potentiel :
- Variations inhabituelles de la pression d’huile ou de la température du moteur
- Vibrations anormales ou bruits suspects
- Baisse de performance ou consommation excessive de carburant
- Fuites de fluides (huile, carburant, liquide de refroidissement)
- Corrosion ou usure visible sur les composants externes du moteur
Analyse coût-avantage des maintenances planifiées
L’entretien régulier d’un moteur d’avion à piston représente un investissement significatif, mais il est crucial de considérer les avantages à long terme :
- Sécurité accrue : Une maintenance rigoureuse réduit considérablement les risques de panne en vol.
- Longévité du moteur : Un entretien régulier prolonge la durée de vie du moteur, retardant ainsi le besoin de remplacement coûteux.
- Performances optimales : Un moteur bien entretenu conserve ses performances initiales plus longtemps.
- Économies à long terme : Prévenir les pannes est généralement moins coûteux que de réparer des dommages importants.
Impact sur la valeur marchande de l’avion
Un historique de maintenance impeccable a effectivement un impact positif sur la valeur de revente d’un avion :
- Attractivité pour les acheteurs : Un carnet d’entretien bien tenu rassure les acheteurs potentiels sur l’état général de l’appareil.
- Justification du prix : Une maintenance régulière et documentée peut justifier un prix de vente plus élevé.
- Facilité de revente : Les avions bien entretenus se vendent généralement plus rapidement sur le marché de l’occasion.
- Assurance de conformité : Un historique de maintenance complet garantit que l’avion est conforme aux réglementations en vigueur.
En conclusion, une maintenance préventive rigoureuse est un investissement judicieux pour tout propriétaire d’avion équipé d’un moteur à piston. Elle assure non seulement la sécurité et la fiabilité de l’appareil, mais contribue également à maintenir sa valeur dans le temps, offrant ainsi un véritable avantage financier à long terme.
Évolution technologique
Apports des nouveaux matériaux
L’usage d’alliages légers et de composites récents dope les moteurs. Quel est l’impact sur le rapport poids/puissance ? En réalité les matériaux modernes optimisent justement ce rapport, ce qui constitue un vrai plus !
Les moteurs Lycoming IO-580 (Site web officiel de Lycoming Engines, un fabricant majeur de moteurs à pistons pour l’aviation générale) montrent parfaitement ces progrès. Une durabilité améliorée ? Oui, les alliages de titane offrent une résistance accrue face à la corrosion, un atout non négligeable.
Gestion électronique moderne
Les systèmes FADEC régulent automatiquement les réglages du moteur. Ainsi, gain en consommation de carburant ? Ces systèmes peuvent réduire la consommation et c’est intéressant pour le portefeuille !
La compatibilité avec les carburants alternatifs (bioéthanol E85) est actuellement à l’étude. Adaptation nécessaire des moteurs ? Des kits permettent l’usage de carburants sans plomb. Il faut s’adapter !
Défis futurs et alternatives
Face aux pressions réglementaires sur les rejets toxiques se renforcent. De nouvelles normes en préparation ? L’Europe a annoncé l’interdiction de l’importation du TEL1, ce qui modifie la donne !
Des avancées significatives en propulsion hybride sont actuellement en cours, offrant des solutions prometteuses pour l’avenir. La compatibilité avec les systèmes existants est un enjeu majeur, mais des progrès notables ont été réalisés. Des kits de conversion sont développés pour faciliter la transition vers des énergies plus durables, permettant aux aéronefs existants d’utiliser des carburants moins nocifs pour l’environnement tout en respectant les normes en vigueur.
Ces innovations contribuent à la réduction des émissions polluantes. Par exemple, le démonstrateur de propulsion hybride électrique, basé sur un Dash 8-100 modifié, permet une réduction de la consommation de carburant pouvant atteindre 30% par rapport aux turbopropulseurs régionaux actuels. De plus, des entreprises comme VoltAero développent des modules de propulsion hybride qui peuvent réduire la consommation de carburant jusqu’à 50% dans certains cas.
La progression dans ce domaine est constante, avec des programmes d’essais en cours et des vols d’essai prévus pour 2025. Ces avancées technologiques, combinées à l’utilisation croissante de carburants d’aviation durables (SAF), contribuent à l’objectif de l’industrie aéronautique d’atteindre la carboneutralité d’ici 2050.
Dimension historique
Moteurs légendaires : des prouesses techniques qui ont marqué l’histoire
J’en retiendrais deux.
Le Wright R-3350 : un moteur emblématique
Le Wright R-3350 Duplex Cyclone est un chef-d’œuvre mécanique qui a marqué l’histoire en équipant le Boeing B-29 Superfortress. Ce moteur à 18 cylindres en double étoile, refroidi par air, pouvait développer jusqu’à plus de 3 700 chevaux. Parmi ses innovations, on note un turbocompresseur et, dans certaines versions, un système de récupération des gaz d’échappement. Il a également été utilisé sur des avions civils comme le Lockheed Constellation.
Le Rolls-Royce Merlin : l’âme des Spitfire
L’héritage du Rolls-Royce Merlin est considérable. Ce moteur V12 à refroidissement liquide a propulsé des avions célèbres comme les Spitfire et Lancaster. Il était doté de deux soupapes d’admission et deux d’échappement par cylindre, ainsi que d’un compresseur mécanique à deux vitesses. Avec une puissance pouvant atteindre 1 580 chevaux, le Merlin incarne l’excellence britannique en ingénierie aéronautique. Il a également été utilisé dans des applications civiles et militaires postérieures.
Conservation du patrimoine
La restauration des moteurs historiques soulève des défis techniques. La vraie difficulté réside dans comment faire avec la disponibilité des pièces détachées ?
Les associations constituent un maillon important dans la préservation des connaissances. Par exemple, quelles techniques de maintenance ancestrales qu’elles perpétuent ? On parle des techniques parfois méconnues, transmises de génération en génération, et qui demandent un savoir-faire exigeant pour faire revivre ces pièces d’antan – des savoir-faire précieux qu’on doit absolument sauvegarder.
Outils pédagogiques actuels
Simulateurs modernes : un atout pour la formation mécanique
Les simulateurs modernes jouent un rôle crucial dans la formation mécanique aéronautique. Ils offrent une reproduction fidèle des systèmes moteurs, permettant aux étudiants de se familiariser avec les composants et les procédures sans risque. Mais quelle est la précision réelle de ces reproductions ? Les dernières générations de simulateurs atteignent un niveau de détail impressionnant, reproduisant même les pannes les plus rares.
Intégration dans les programmes aéronautiques
L’inclusion de ces outils dans les programmes aéronautiques modernes est désormais incontournable. Cependant, la question du nombre d’heures de pratique nécessaires reste ouverte. Les experts s’accordent généralement sur un minimum de 40 heures de simulation, complétées par des travaux pratiques sur de vrais moteurs.
Cadre opérationnel : normes et sécurité des moteurs d’avion à piston
Normes internationales : EASA vs FAA
Les moteurs d’avion doivent être homologués selon les normes de l’EASA (Agence européenne de la sécurité aérienne) et de la FAA (Federal Aviation Administration). Mais quelles différences cela implique-t-il ? L’EASA harmonise les règles au sein des pays européens, tandis que la FAA régit les standards aéronautiques aux États-Unis. Ces cadres réglementaires garantissent une conformité stricte, mais peuvent varier légèrement dans leurs exigences techniques ou administratives.
En outre, des exigences spécifiques sont appliquées pour les vols en régions tropicales. Pourquoi ? L’humidité élevée et les températures extrêmes accélèrent la corrosion des composants, nécessitant des matériaux et des protocoles adaptés.
Sécurité et maintenance : prévenir les risques
L’analyse des pannes évitables met en évidence l’importance cruciale des bonnes pratiques. Parmi les erreurs humaines fréquentes, on retrouve des inspections insuffisantes ou un non-respect des protocoles de maintenance. Ces failles peuvent être réduites grâce à l’utilisation de systèmes de monitoring avancés, comme les « boîtes noires mécaniques« . Ces dispositifs détectent précocement les anomalies, permettant une intervention rapide et renforçant ainsi la sécurité des vols.
La certification des moteurs est un processus complexe qui valide leur fiabilité et leur conformité aux normes internationales. Pour en savoir plus sur les innovations techniques et les certifications des systèmes motopropulseurs, découvrez notre article dédié.
Enjeux environnementaux des moteurs d’avion à piston
Impact carbone de l’aviation légère
L’impact environnemental des avions légers reste un sujet crucial. En effet, un avion léger émet en moyenne 80 kg de CO2 par heure de vol. Ce bilan carbone significatif souligne l’urgence de développer des solutions plus durables pour l’aviation légère.
Initiatives de valorisation et nouvelles technologies
Des initiatives prometteuses émergent pour valoriser les huiles usagées et les pièces mécaniques. Cependant, le taux de valorisation actuel et son impact réel sur l’empreinte carbone du secteur restent à évaluer. Les nouvelles technologies, comme les carburants alternatifs ou les systèmes de propulsion hybrides, pourraient jouer un rôle clé dans l’amélioration de ce bilan environnemental.
Conclusion : vers un avenir plus vert
Le moteur d’avion à piston, du principe aux applications concrètes, révèle ses secrets. Retenez l’essentiel : le cycle à quatre temps, les configurations variées et l’importance d’une maintenance rigoureuse. L’aventure aéronautique continue, avec le défi passionnant de concilier performance et respect de l’environnement.
FAQ
Comment le FADEC affecte-t-il la complexité de la maintenance ?
Le FADEC, ou Full Authority Digital Engine Control, optimise le moteur en ajustant les paramètres de vol. Si, d’un côté, il peut réduire l’usure du moteur et les coûts de maintenance à long terme, de l’autre, il introduit une complexité accrue.
En effet, le FADEC nécessite des équipements de diagnostic spécialisés et une formation spécifique pour les techniciens. Les pannes électroniques peuvent être ardues à détecter, entraînant des temps d’arrêt plus longs et des coûts plus élevés. N’oublions pas les mises à jour logicielles régulières, qui ajoutent une couche de complexité !
Quels sont les protocoles de sécurité spécifiques aux moteurs anciens ?
Les moteurs anciens demandent une attention particulière ! Les protocoles de sécurité incluent des vérifications régulières et méticuleuses avant chaque vol, réalisées par les pilotes. Le but est de détecter tout dysfonctionnement potentiel avant qu’il ne devienne un souci majeur.
L’entretien exige une compréhension approfondie des matériaux utilisés. Il est crucial de se référer aux directives du fabricant pour s’assurer que les matériaux appropriés sont utilisés lors de l’entretien et des réparations. Une lubrification adéquate est aussi essentielle.
Quelles sont les alternatives au TEL déjà disponibles ?
Le tétraéthyle de plomb (TEL) pose problème ? Pas de panique, il existe des alternatives ! On a par exemple le carburant d’aviation durable (SAF), élaboré à partir de ressources renouvelables. Il peut réduire l’empreinte carbone des vols jusqu’à 80% !
Autre option : l’essence sans plomb (Mogas), utilisable dans certains moteurs d’avions légers. L’Avgas UL 91, une essence d’aviation sans plomb, est aussi une option. Enfin, le kérosène (Jet A-1) est utilisé par les moteurs à turbine ainsi que par la plupart des moteurs Diesel à pistons développés pour l’aviation.
Comment optimiser la consommation de carburant en vol ?
L’optimisation de la consommation de carburant est un enjeu majeur. On peut exploiter les données enregistrées par les avions pour développer un modèle numérique qui optimise les plans de vol. Les systèmes de gestion de vol peuvent être mis à jour pour tenir compte du vieillissement de l’appareil.
Les avions modernes adoptent des technologies avancées — comme des moteurs plus efficaces et des améliorations aérodynamiques — et l’optimisation de l’itinéraire ainsi que la gestion du poids de l’aéronef sont des stratégies clés, car les conditions météorologiques ont aussi un impact.
Quels sont les avantages des moteurs hybrides pour l’aviation légère ?
L’hybridation des moteurs combine moteurs thermiques et systèmes électriques. Le résultat est une amélioration de l’efficacité énergétique et une réduction des émissions de carbone. Les avions hybrides utilisent des batteries pour assister les moteurs ; ce qui peut réduire la consommation de carburant jusqu’à 30%.
Les avantages sont nombreux : réduction de la consommation de carburant et des émissions de carbone, amélioration de l’accessibilité des régions, réduction du bruit et durabilité accrue. L’hybridation est importante pour atteindre les objectifs de durabilité dans l’industrie aéronautique.
- (Le TEL, ou Tétraéthylplomb, est un additif autrefois utilisé dans l’essence d’aviation pour augmenter l’indice d’octane et prévenir le cliquetis du moteur. Il est hautement toxique et polluant.) ↩︎
