En aéronautique, le terme polaire désigne un graphique clé qui aide à comprendre les performances d’une aile. Bien qu’il puisse paraître complexe à première vue, il est essentiel pour analyser le comportement d’un avion en vol et optimiser son efficacité. Si tu es collégien ou lycéen et que l’aéronautique te fascine, cet article va t’aider à découvrir ce qu’est la polaire d’aile, pourquoi elle est importante et comment elle est utilisée par les pilotes et les ingénieurs.
La capsule vidéo du cours
Qu’est-ce que la Polaire d’Aile ?
La polaire d’aile est un graphique qui montre la relation entre deux forces principales agissant sur une aile : la portance et la traînée. Ces deux forces déterminent comment un avion vole, que ce soit en montée, en vol plané ou en descente.
Sur ce graphique :
- L’axe vertical représente le coefficient de portance, qui mesure la force qui maintient l’avion en l’air.
- L’axe horizontal représente le coefficient de traînée, qui mesure la résistance de l’air contre l’avion.
La courbe obtenue, appelée polaire, montre comment la portance et la traînée évoluent en fonction de l’angle d’attaque de l’aile (l’angle entre l’aile et le flux d’air).
Pourquoi la Polaire Est-Elle Importante ?
Optimiser les Performances de l’Aéronef
La polaire d’aile permet aux pilotes et ingénieurs de savoir à quel angle d’attaque l’aile génère le plus de portance pour le moins de traînée. C’est ce qu’on appelle le rapport portance/traînée maximum. À cet angle, l’avion est le plus efficace, consommant moins de carburant ou atteignant une distance maximale en vol plané.
Comprendre la Vitesse de Décrochage
En étudiant la polaire, on peut déterminer à quel moment l’aile perd sa portance en raison d’un angle d’attaque trop élevé. Cela permet de connaître la vitesse de décrochage, c’est-à-dire la vitesse minimale à laquelle un avion peut voler sans perdre de portance.
Évaluer les Performances en Vol Plané
Pour les planeurs et les avions en vol sans moteur, la polaire d’aile aide à déterminer la finesse maximale, qui est le rapport entre la distance horizontale parcourue et la perte d’altitude.

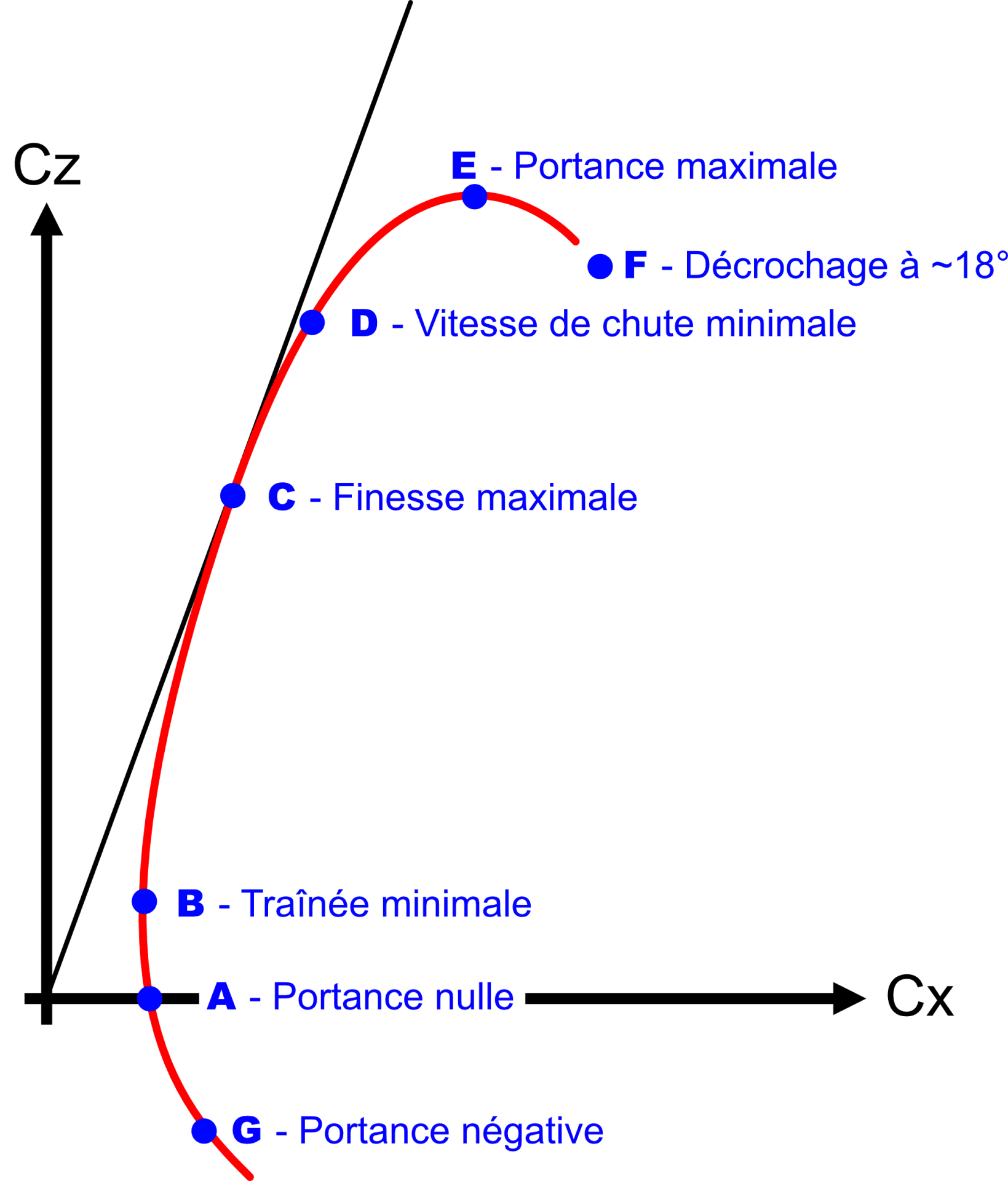

Comment Lire une Polaire d’Aile ?
Le début de la courbe : Lorsque l’angle d’attaque est faible, la portance est faible et la traînée est minimale. L’avion consomme peu d’énergie, mais il ne produit pas assez de portance pour voler efficacement.
Le sommet de la courbe : C’est ici que la portance atteint son maximum pour un minimum de traînée. C’est l’idéal pour voler efficacement.
La fin de la courbe : Lorsque l’angle d’attaque augmente trop, la portance diminue soudainement tandis que la traînée augmente fortement. Cela correspond au décrochage, un phénomène que les pilotes cherchent à éviter.
Applications de la Polaire en Aéronautique
Conception des Aéronefs : Les ingénieurs utilisent la polaire d’aile pour concevoir des avions plus performants et économes en énergie. Ils peuvent ajuster le profil de l’aile pour maximiser la portance et minimiser la traînée.
Planification des Vols : Les pilotes utilisent la polaire pour savoir à quelle vitesse et à quel angle voler pour atteindre des performances optimales, que ce soit en vol de croisière ou en plané.
Formation des Pilotes : Lors des cours de pilotage, les futurs pilotes apprennent à lire et interpréter les polaires pour comprendre comment gérer les performances de leur avion, notamment en situation de vol plané ou de décrochage.
Les Limitations de la Polaire
Bien que la polaire soit un outil puissant, elle ne prend pas en compte tous les facteurs qui influencent un vol, comme les vents latéraux, les turbulences ou les variations de densité de l’air. C’est pourquoi elle doit être utilisée avec d’autres outils et analyses pour une compréhension complète des performances de vol.
Quelques Chiffres pour Illustrer
Prenons l’exemple d’un planeur :
- Finesse maximale : 40 (cela signifie que le planeur peut parcourir 40 km pour chaque kilomètre d’altitude perdu).
- Vitesse optimale : déterminée à partir du sommet de la courbe de la polaire, là où la portance est maximale pour une traînée minimale.
En comparaison, un avion de ligne comme un Airbus A350 a une polaire différente, car il est optimisé pour la vitesse et la capacité de charge, pas pour le vol plané.
Conclusion
La polaire d’aile est un concept fondamental en aéronautique, permettant de comprendre les performances des ailes et de l’avion dans différentes situations. En étudiant cette courbe, les pilotes peuvent voler de manière plus sûre et efficace, tandis que les ingénieurs peuvent concevoir des aéronefs toujours plus performants. Que tu sois passionné par l’aviation ou simplement curieux, comprendre la polaire d’aile est une clé pour déchiffrer les secrets du vol.
